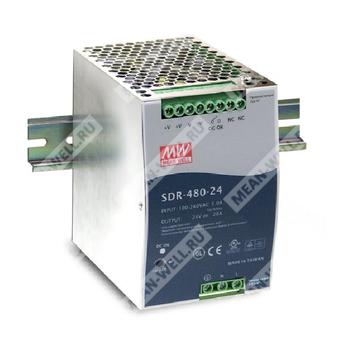

SDR-480-48 - промышленный одновыходной AC/DC источник питания 48 В мощностью 480 Вт для установки на DIN рейку.
Описание
SDR-480-48 — источник питания серии SDR-480 компании MEAN WELL, предназначенный для промышленной аппаратуры, систем автоматизации, шкафов управления и энергетических узлов, где требуется стабилизированное выходное напряжение 48 В постоянного тока при номинальной мощности 480 Вт. Устройство выполняет преобразование сетевого переменного напряжения в стабилизированное постоянное, поддерживает широкий диапазон входного напряжения, оснащено активной коррекцией коэффициента мощности, встроенными защитами и релейным сигналом DC OK для диагностики состояния выхода.
Особенности
|
- Высокий КПД до 94% и низкое тепловыделение.
- Пиковая перегрузочная способность до 150% от номинальной мощности.
- Встроенная активная коррекция коэффициента мощности, коэффициент мощности более 0,94.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной воздушной конвекцией.
- Встроенная схема ограничения тока постоянного типа.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Релейный контакт сигнализации наличия выходного напряжения DC OK.
- 100% прогон при полной нагрузке.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| SDR |
Серия промышленных источников питания для установки на DIN рейку |
| 480 |
Номинальная выходная мощность 480 Вт |
| 48 |
Номинальное выходное напряжение 48 В постоянного тока |
| SDR-480-48 |
Источник питания на DIN рейку, 480 Вт, 48 В DC |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
10 А |
| Диапазон выходного тока |
0...10 А |
| Номинальная мощность |
480 Вт |
| Пиковый ток |
15 А |
| Пиковая мощность |
720 Вт в течение 3 с |
| Пульсации и шум |
120 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
48...55 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления, время нарастания |
1500 мс, 150 мс при 230 В AC; 3000 мс, 150 мс при 115 В AC, при полной нагрузке |
| Время удержания |
14 мс при 230 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В AC; 127...370 В DC |
| Диапазон входной частоты |
47...63 Гц |
| Коэффициент мощности |
0,94 при 230 В AC; 0,99 при 115 В AC, при полной нагрузке |
| КПД |
94% |
| Потребляемый ток по входу |
5 А при 115 В AC; 2,5 А при 230 В AC |
| Пусковой ток |
40 А при 115 В AC; 80 А при 230 В AC |
| Ток утечки |
менее 0,8 мА при 240 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
Обычно работает в диапазоне 110...150% от номинальной выходной мощности более 3 секунд, после чего выходное напряжение отключается с автоматическим восстановлением |
| Перегрузка свыше 150% |
Ограничение тока постоянного типа с автоматическим восстановлением в течение 2 секунд; при длительности более 2 секунд возможно отключение выхода |
| Защита от перенапряжения |
56...65 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения с автоматическим восстановлением или восстановлением после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр |
Значение |
| Релейный контакт DC OK |
60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник питания включен, выход в норме |
| Состояние контакта при отказе |
Контакт разомкнут, источник питания выключен или отсутствует выход |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70 °C, см. кривую снижения мощности |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC; выход-контакт DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% RH |
Соответствие стандартам и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
| Электромагнитная эмиссия |
Соответствует BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936, EAC TP TC 020 |
| Электромагнитная устойчивость |
Соответствует EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, BS EN/EN61204-3, уровень тяжелой промышленности, SEMI F47, EAC TP TC 020 |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
85,5 x 125,2 x 128,5 мм |
| Масса |
1,6 кг |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Допустимое положение |
Вертикальная установка |
Назначение выводов
Клеммная колодка TB1
| Номер вывода |
Назначение |
| 1 |
Защитное заземление |
| 2 |
Сеть переменного тока, фаза |
| 3 |
Сеть переменного тока, нейтраль |
Клеммная колодка TB2
| Номер вывода |
Назначение |
| 1, 2 |
Выход постоянного тока +V |
| 3, 4 |
Выход постоянного тока -V |
| 5, 6 |
Релейный контакт |
| 7, 8 |
Нормально замкнутый контакт не используется, обозначение NC |
Надежность и поставка
| Параметр |
Значение |
| MTBF |
964,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 91,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка |
8 шт.; 13,8 кг; 0,9 куб. фута |
Характер перегрузочной способности и дерейтинг
Источник питания допускает кратковременную пиковую нагрузку до 150% от номинала, то есть до 720 Вт в течение 3 секунд. По графику дерейтинга при вертикальной установке непрерывная работа на 100% нагрузки сохраняется до примерно +60 °C, после чего допустимая мощность снижается. Пиковая перегрузка в течение 3 секунд также уменьшается с ростом температуры окружающей среды. По входному напряжению полная нагрузка доступна начиная примерно со 100 В AC и сохраняется до 264 В AC; при 90 В AC допустима работа с понижением нагрузки.
Примечания
- Все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по электромагнитной совместимости.
- Необходимые монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. При длительной работе на полной мощности рекомендуется, чтобы соседние устройства находились на расстоянии 15 мм.
- Следует избегать установки рядом с источниками тепла. Рекомендуемая ориентация монтажа — вертикальная.
- Снижение допустимой мощности может требоваться при низком входном напряжении. Следует руководствоваться соответствующей кривой снижения мощности.
- Снижение допустимой мощности по температуре для моделей без суффикса на 3,5 °C на каждые 1000 м высоты, а для моделей с суффиксом на 5 °C на каждые 1000 м при эксплуатации выше 2000 м.
