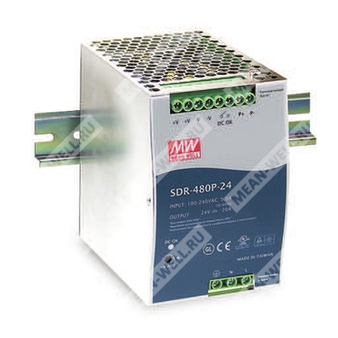

SDR-480P-24 - однофазный промышленный источник питания на DIN рейку для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В.
Описание
SDR-480P-24 — импульсный источник питания серии SDR-480P в исполнении для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для питания промышленного оборудования постоянным напряжением 24 В при номинальном токе нагрузки 20 А и номинальной выходной мощности 480 Вт.
Источник питания выполнен с активной коррекцией коэффициента мощности, поддерживает кратковременную пиковую перегрузку до 720 Вт, оснащен встроенным релейным сигналом исправности выхода DC OK и функцией параллельной работы по току. Охлаждение реализовано естественной конвекцией воздуха без вентилятора.
Особенности
- Параллельное распределение тока до 3840 Вт по схеме 7+1.
- Высокий КПД 94% и пониженные потери мощности.
- Перегрузочная способность до 150% по мощности в пиковом режиме.
- Встроенная активная коррекция коэффициента мощности, коэффициент мощности до 0,94.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения постоянного тока.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Встроенный релейный контакт DC OK.
- Испытание при 100% нагрузке.
Расшифровка партномера
| Элемент | Значение | Расшифровка |
| SDR | Серия | Промышленный источник питания для установки на DIN рейку |
| 480P | Класс мощности и исполнение | Номинальная мощность 480 Вт, исполнение с активной коррекцией коэффициента мощности и функцией параллельной работы |
| 24 | Выходное напряжение | Номинальное выходное напряжение 24 В постоянного тока |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 20 А |
| Диапазон выходного тока | 0 ~ 20 А |
| Номинальная выходная мощность | 480 Вт |
| Пиковый выходной ток | 30 А |
| Пиковая выходная мощность | 720 Вт в течение 3 с |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24 ~ 28 В |
| Допуск по выходному напряжению | ±1,2% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления и нарастания | 1500 мс, 150 мс при 230 В переменного тока; 3000 мс, 150 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 14 мс при 230 В переменного тока, при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты входной сети | 47 ~ 63 Гц |
| Типовой КПД | 94% |
| Типовой коэффициент мощности | 0,94 при 230 В переменного тока; 0,99 при 115 В переменного тока, при полной нагрузке |
| Типовой входной ток | 5 А при 115 В переменного тока; 2,5 А при 230 В переменного тока |
| Типовой пусковой ток | 40 А при 115 В переменного тока; 80 А при 230 В переменного тока |
| Ток утечки | < 0,6 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Нормально работает при 110 ~ 150% номинальной выходной мощности более 3 с, затем отключает выходное напряжение с автоматическим восстановлением; при уровне свыше 150% номинальной мощности действует ограничение по постоянному току с автоматическим восстановлением в течение 2 с и возможно отключение при длительности более 2 с |
| Защита от перенапряжения | 29 ~ 33 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с автоматическим восстановлением или восстановлением после повторного включения питания |
| Защита от перегрева | Срабатывание при 105 ± 5 °C, датчик TSW на радиаторе силового ключа |
| Режим защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Контакты реле DC OK, максимальная коммутационная способность | 60 В постоянного тока / 0,3 А; 30 В постоянного тока / 1 А; 30 В переменного тока / 0,5 А, активная нагрузка |
| Параллельная работа | Предусмотрена, подробные условия приведены в разделе по параллельной работе |
Условия окружающей среды
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C, см. кривую снижения мощности |
| Рабочая влажность | 20 ~ 95% относительной влажности, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибростойкость | Компонент: 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока; выход-контакт DC OK: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: >100 МОм / 500 В постоянного тока / 25 °C / 70% относительной влажности |
| Эмиссия электромагнитных помех | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, EN61204-3; уровень для тяжелой промышленности; соответствие SEMI F47; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 969,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 118,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 85,5 × 125,2 × 128,5 мм (Ш × В × Г) |
| Масса | 1,6 кг |
| Упаковка | 8 шт.; 13,8 кг; 0,9 куб. фута |
Механическое исполнение и подключения
| Параметр | Значение |
| Исполнение корпуса | Case No. 984A |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
Назначение выводов
Клеммная колодка TB1
| Номер вывода | Назначение |
| 1 | FG, защитное заземление |
| 2 | AC/N |
| 3 | AC/L |
Клеммная колодка TB2
| Номер вывода | Назначение |
| 1, 2 | Выход постоянного тока +V |
| 3, 4 | Выход постоянного тока -V |
| 5, 6 | Контакт реле |
| 7 | P+ параллельное распределение тока |
| 8 | P- параллельное распределение тока |
Сигнал DC OK
| Состояние контакта | Состояние источника питания |
| Контакт замкнут | Источник питания включен, выход исправен |
| Контакт разомкнут | Источник питания выключен, отказ по выходу постоянного тока |
| Максимальная нагрузка контакта | 30 В / 1 А, активная нагрузка |
Пиковая нагрузочная способность
| Режим | Условие | Нагрузка |
| Режим 1 | Циклический режим | 720 Вт в течение 3 с после 50 с на уровне 480 Вт |
| Режим 2 | Циклический режим | 720 Вт в течение 3 с после 15 с на уровне 240 Вт |
Снижение выходной мощности
| Условие | Характеристика |
| По температуре окружающей среды | При 230 В переменного тока непрерывная работа на 100% нагрузки до примерно +60 °C, далее снижение; пиковый режим 150% в течение 3 с типично до примерно +60 °C. При 100 В переменного тока непрерывная работа на 100% нагрузки до примерно +50 °C, далее снижение до уровня около 80% при +70 °C |
| По входному напряжению | При 100 В и выше допускается 100% нагрузки; при 90 В нагрузка снижается примерно до 90% |
Параллельная работа
Источник питания поддерживает параллельное включение нескольких модулей при взаимном соединении выводов P+ и P-.
| Параметр | Требование |
| Условие подключения | Параллельная работа допускается при взаимном параллельном соединении выводов P+ и P- всех модулей |
| Допустимое расхождение выходных напряжений между модулями | Менее 0,2 В |
| Суммарный выходной ток при параллельной работе | Не более: номинальный ток одного модуля × число модулей × 0,9 |
| Максимальное число модулей | 8 |
| Минимальная нагрузка при параллельной работе | Более 3% от суммарной выходной нагрузки; минимальная нагрузка > 3% от номинального тока одного модуля × число модулей |
Применение
- Промышленное управляющее оборудование.
- Системы автоматизации и распределенные шкафы управления.
- Оборудование на DIN рейку в энергетике и промышленной электронике.
- Питание исполнительных устройств, контроллеров, модулей ввода-вывода, датчиков и интерфейсных узлов на 24 В постоянного тока.
Примечания
| № | Примечание |
| 1 | Если не указано иное, все параметры приведены для входного напряжения 230 В переменного тока, номинальной нагрузки и температуры окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск по напряжению включает начальную точность, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, который должен устанавливаться в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости. |
| 5 | При постоянной работе с полной мощностью рекомендуется монтаж с зазором 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если рядом установлен тепловыделяющий источник, рекомендуется зазор 15 мм. |
| 6 | Максимальная пиковая мощность в течение 3 с. Средняя выходная мощность не должна превышать номинальную. |
| 7 | При пониженном входном напряжении может требоваться снижение мощности. Следует учитывать кривую снижения мощности для конкретных условий эксплуатации. |
| 8 | Снижение допустимой мощности по температуре окружающей среды составляет 3,5 °C на каждые 1000 м для исполнений без вентилятора и 5 °C на каждые 1000 м для исполнений с вентилятором при высоте эксплуатации более 2000 м. |
