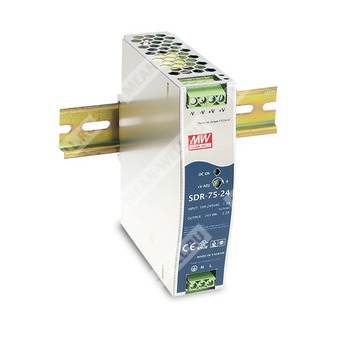

SDR-75-12 - промышленный одновыходной AC/DC источник питания на DIN рейку для питания оборудования автоматизации, управления и промышленной электроники.
Описание
SDR-75-12 — источник питания серии SDR-75 в исполнении для установки на DIN реечный профиль TS35/7.5 или TS35/15. Модель обеспечивает стабилизированное выходное напряжение 12 В постоянного тока при номинальном токе нагрузки 6,3 А и номинальной выходной мощности 75,6 Вт. Изделие предназначено для эксплуатации в промышленной аппаратуре, шкафах автоматики, системах управления, распределённых узлах питания и другом оборудовании, где требуется компактный источник питания с монтажом на DIN рейку.
Источник питания рассчитан на широкий диапазон входного напряжения 88...264 В переменного тока или 124...370 В постоянного тока, допускает работу при естественной конвекции и имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Для данной серии заявлена возможность кратковременной пиковой нагрузки до 150% от номинальной мощности.
Расшифровка партномера
| Элемент партномера | Значение |
| SDR | Серия промышленных источников питания для установки на DIN рейку |
| 75 | Класс мощности около 75 Вт |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Особенности
- Высокий КПД до 90% и низкое тепловыделение.
- Кратковременная перегрузочная способность до 150% по мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Установка на DIN реечный профиль TS-35/7.5 или TS-35/15.
- Соответствие требованиям по промышленной электромагнитной устойчивости.
- 100% испытание при полной нагрузке.
Выходные параметры
| Параметр | Значение для SDR-75-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 6,3 А |
| Диапазон тока | 0...6,3 А |
| Номинальная мощность | 75,6 Вт |
| Пиковый ток | 9,375 А |
| Пиковая мощность | 112,5 Вт в течение 3 с |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 12...14 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления, нарастания | 1500 мс, 60 мс при 230 В AC и полной нагрузке; 3000 мс, 60 мс при 115 В AC и полной нагрузке |
| Время удержания | 80 мс при 230 В AC и полной нагрузке; 20 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88...264 В AC; 124...370 В DC |
| Допустимая работа от постоянного тока | Да, при подключении к клеммам AC/L(+), AC/N(-) |
| Диапазон частоты | 47...63 Гц |
| КПД типовой | 88,5% |
| Потребляемый ток от сети, типовой | 1,4 А при 115 В AC; 0,85 А при 230 В AC |
| Пусковой ток, типовой | 30 А при 115 В AC; 50 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
Защиты
| Вид защиты | Параметры и режим работы |
| Перегрузка | Нормальная работа в диапазоне 110...150% от номинальной выходной мощности более 3 с, затем отключение выходного напряжения; восстановление после повторного включения питания |
| Перенапряжение | 14...17 В |
| Режим защиты от перегрузки | При 150...170% номинальной мощности ограничение тока с автоматическим восстановлением в течение 3 с, затем отключение выходного напряжения через 3 с; восстановление после повторного включения питания |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 100°C ±10°C, датчик RTH2 на основном силовом транзисторе |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после снижения температуры и повторного включения |
Параметры безопасности и электромагнитной совместимости
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004, конструкция с учётом требований GL |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: более 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN61204-3, уровень для тяжёлой промышленности, EAC TP TC 020, SEMI F47 |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70°C |
| Рабочая влажность | 20...95% RH без конденсации |
| Температура хранения | -40...+85°C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60°C |
| Вибрация | Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 32 x 125,2 x 102 мм |
| Обозначение корпуса | Case No. 221A |
| Масса | 0,51 кг |
| Допустимый профиль для монтажа | TS35/7.5 или TS35/15 |
| Частота преобразования | 85 кГц |
Подключение
Источник питания оснащён двумя клеммными блоками.
| Клеммный блок TB1 | Назначение |
| 1 | Защитное заземление |
| 2 | AC/N или DC(-) |
| 3 | AC/L или DC(+) |
| Клеммный блок TB2 | Назначение |
| 1, 2 | Выход постоянного тока -V |
| 3, 4 | Выход постоянного тока +V |
Надёжность и упаковка
| Параметр | Значение |
| MTBF | 2670,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 479,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Упаковка | 28 шт. |
| Масса упаковки | 15,3 кг |
| Объём упаковки | 1,23 куб. фута |
Характер работы при пиковой нагрузке
Для серии предусмотрена кратковременная работа с пиковой мощностью 112,5 Вт в течение 3 с. На графиках указаны два режима пиковой нагрузки:
- Режим 1: 75 Вт в течение 100 с, затем 112,5 Вт в течение 3 с.
- Режим 2: 37,5 Вт в течение 15 с, затем 112,5 Вт в течение 3 с.
Дерейтинг
Допустимая нагрузка зависит от температуры окружающей среды и входного напряжения.
- При вертикальном монтаже допускается непрерывная работа при полной нагрузке в пределах, указанных кривой дерейтинга.
- Для версии 12 В и для остальных исполнений серии характер снижения допустимой нагрузки по температуре различается.
- Кратковременная нагрузка 150% типично допускается в соответствии с кривой дерейтинга.
- По входному напряжению при 60 Гц полная нагрузка доступна примерно от 100 до 264 В; при снижении входного напряжения к 88 В допустимая нагрузка уменьшается.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Для конечного оборудования должно быть повторно подтверждено соответствие требованиям по ЭМС.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Максимальная продолжительность пиковой нагрузки — 3 секунды.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует руководствоваться кривой дерейтинга.
- Для безвентиляторных моделей при эксплуатации на высоте более 2000 м температура окружающей среды должна снижаться на 3,5°C на каждые 1000 м; для моделей с вентилятором — на 5°C на каждые 1000 м.
