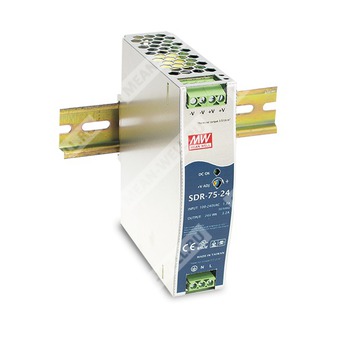

SDR-75-24 - однофазный промышленный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное 24 В постоянного тока.
SDR-75-24 — представитель серии SDR-75, предназначенный для промышленного электропитания аппаратуры автоматизации, шкафного оборудования, систем управления и распределённых узлов питания. Изделие выполнено в корпусе для установки на DIN рейку TS35/7.5 или TS35/15, использует естественное воздушное охлаждение, поддерживает широкий диапазон входного напряжения переменного и постоянного тока и имеет встроенные защиты по перегрузке, перенапряжению и перегреву.
Расшифровка партномера
| Элемент партномера | Значение |
| SDR | Серия промышленных источников питания для установки на DIN рейку |
| 75 | Класс мощности 75 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Описание
Источник питания SDR-75-24 рассчитан на питание от однофазной сети переменного тока в диапазоне 88…264 В и может работать также от входа постоянного тока 124…370 В при подключении к клеммам AC/L(+), AC/N(-). Номинальное выходное напряжение составляет 24 В, номинальный выходной ток — 3,2 А, номинальная выходная мощность — 76,8 Вт. Предусмотрена регулировка выходного напряжения в пределах 24…28 В. КПД типовой достигает 89%.
Особенности
- Высокий КПД 89% и пониженное тепловыделение
- Поддержка пикового режима нагрузки до 150% номинальной мощности
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Охлаждение за счёт свободной конвекции воздуха
- Установка на DIN рейку TS-35/7.5 или TS-35/15
- Соответствие промышленным требованиям по электромагнитной совместимости
- Исполнение для промышленной аппаратуры управления
- 100% испытание при полной нагрузке
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 3,2 А |
| Диапазон выходного тока | 0…3,2 А |
| Номинальная мощность | 76,8 Вт |
| Пиковый ток | 4,69 А |
| Пиковая мощность | 112,5 Вт, до 3 с |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24…28 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, нарастания | 1500 мс, 60 мс при 230 В AC и полной нагрузке; 3000 мс, 60 мс при 115 В AC и полной нагрузке |
| Время удержания | 80 мс при 230 В AC и полной нагрузке; 20 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88…264 В AC |
| Диапазон входного напряжения постоянного тока | 124…370 В DC |
| Частотный диапазон | 47…63 Гц |
| Типовой КПД | 89% |
| Типовой входной ток | 1,4 А при 115 В AC; 0,85 А при 230 В AC |
| Типовой пусковой ток | 30 А при 115 В AC; 50 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
| Примечание по входу постоянного тока | Работа от входа постоянного тока возможна при подключении AC/L(+), AC/N(-) |
Защиты
| Вид защиты | Параметры и режим работы |
| Перегрузка | Обычно работает в диапазоне 110…150% от номинальной выходной мощности более 3 секунд, затем отключает выходное напряжение; восстановление после повторного включения питания |
| Перегрузка, режим ограничения | 150…170% от номинальной мощности, ограничение тока с автоматическим восстановлением в течение 3 секунд, затем отключение выходного напряжения через 3 секунды; восстановление после повторного включения питания |
| Перенапряжение | 29…33 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 100°C ±10°C, датчик RTH2 на основном силовом транзисторе |
| Режим защиты от перегрева | Отключение выходного напряжения, восстановление после снижения температуры и повторного включения питания |
Параметры безопасности и электромагнитной совместимости
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004; конструкция с учётом GL |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2); BS EN/EN61204-3; уровень тяжёлой промышленности; EAC TP TC 020; SEMI F47 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25°C, 70% RH |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60°C |
| Вибрация | Компоненты: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Надёжность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 2670,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 479,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 0,51 кг |
| Упаковка | 28 шт.; 15,3 кг; 1,23 куб. фута |
| Исполнение корпуса | Case No. 221A |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
| Частота преобразования | 85 кГц |
Подключение
Клеммная колодка TB1:
| Вывод | Назначение |
| 1 | FG, функциональное заземление |
| 2 | AC/N или DC(-) |
| 3 | AC/L или DC(+) |
Клеммная колодка TB2:
| Вывод | Назначение |
| 1, 2 | Выход постоянного тока -V |
| 3, 4 | Выход постоянного тока +V |
Пиковая нагрузочная способность
Источник питания поддерживает пиковый режим до 112,5 Вт в течение 3 секунд. На графиках приведены два режима пиковой нагрузки:
- 75 Вт в течение 100 секунд, затем 112,5 Вт в течение 3 секунд
- 37,5 Вт в течение 15 секунд, затем 112,5 Вт в течение 3 секунд
Дерейтинг
При вертикальном монтаже устройство сохраняет непрерывную работу в пределах, указанных кривой снижения мощности в зависимости от температуры окружающей среды. Для исполнения 24 В допустима работа с пиковыми 150% нагрузки до 3 секунд при температурах до области около +55°C, далее требуется снижение нагрузки. Непрерывная нагрузка 100% сохраняется до области около +60°C, после чего требуется дерейтинг. При низком входном напряжении также может потребоваться снижение выходной мощности.
Применение
- Промышленные системы управления
- Шкафы автоматики и распределительные щиты
- Питание ПЛК, модулей ввода-вывода, релейной автоматики
- Системы промышленной связи и интерфейсные узлы
- Питание датчиков, исполнительных устройств и вспомогательной электроники 24 В
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным сочетанием конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную установку, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
| 5 | Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. |
| 6 | Максимальная длительность пиковой нагрузки — 3 секунды; следует учитывать кривые пиковой нагрузки. |
| 7 | При пониженном входном напряжении может требоваться снижение мощности; необходимо учитывать кривую дерейтинга. |
| 8 | Для высот более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором. |
