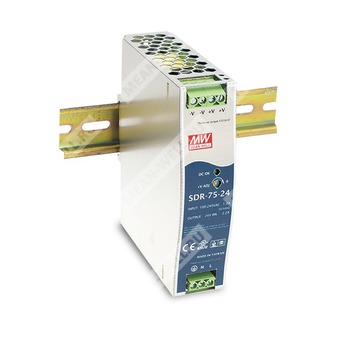

SDR-75-48 - промышленный импульсный источник питания переменного и постоянного входа 48 В для установки на DIN рейку.
Описание
SDR-75-48 — источник питания серии SDR-75 с одним выходом, предназначенный для применения в промышленной автоматике, системах управления, шкафном оборудовании и других установках, где требуется стабилизированное напряжение 48 В постоянного тока при монтаже на DIN рейку TS35/7.5 или TS35/15. Модель рассчитана на номинальную выходную мощность 76,8 Вт, поддерживает кратковременную пиковую перегрузку до 150% номинальной мощности, имеет защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также охлаждается естественной конвекцией.
Особенности
- Высокий КПД до 90% и сниженные потери мощности.
- Пиковая нагрузочная способность до 150%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Соответствие требованиям для промышленного применения.
- Испытание при 100% нагрузке.
Расшифровка партномера
| Элемент партномера | Значение |
| SDR | Серия промышленных источников питания для монтажа на DIN рейку, один выход |
| 75 | Класс мощности около 75 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Область применения
- Промышленные системы управления и автоматизации.
- Электротехнические шкафы и распределительные панели.
- Питание контроллеров, модулей ввода-вывода, датчиков, исполнительных устройств.
- Энергетические и технологические установки с DIN реечным монтажом.
- Системы, требующие широкого диапазона входного напряжения AC/DC.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,6 А |
| Диапазон выходного тока | 0 ~ 1,6 А |
| Номинальная выходная мощность | 76,8 Вт |
| Пиковый выходной ток | 2,34 А |
| Пиковая выходная мощность | 115,2 Вт в течение 3 с |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 48 ~ 55 В |
| Точность установки выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока; 124 ~ 370 В постоянного тока |
| Работа от постоянного входа | Возможна при подключении к клеммам AC/L(+), AC/N(-) |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Типовой КПД | 90% |
| Типовой входной ток | 1,4 А при 115 В AC; 0,85 А при 230 В AC |
| Пусковой ток, типовой | 30 А при 115 В AC; 50 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
| Время установления и нарастания | 1500 мс, 60 мс при 230 В AC; 3000 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 80 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки | Нормальная работа в диапазоне 110 ~ 150% номинальной выходной мощности более 3 с, затем отключение выходного напряжения; восстановление после повторного включения питания |
| Режим при перегрузке | При 150 ~ 170% номинальной мощности ограничение тока с автовосстановлением в течение 3 с, затем отключение выходного напряжения через 3 с; восстановление после повторного включения питания |
| Защита от перенапряжения | 56 ~ 65 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | 100°C ±10°C, датчик RTH2 на основном силовом транзисторе |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после снижения температуры и повторного включения |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004; конструкция с учетом требований GL |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN61204-3; уровень для тяжелой промышленности; EAC TP TC 020; SEMI F47 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25°C, 70% RH |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 60°C |
| Вибрация | Компоненты: 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z; монтаж соответствует IEC60068-2-6 |
Надежность, конструкция и монтаж
| Параметр | Значение |
| Наработка на отказ MTBF | 2670,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 479,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 32 x 125,2 x 102 мм |
| Масса | 0,51 кг |
| Упаковка | 28 шт.; 15,3 кг; 1,23 куб. фута |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
| Частота преобразования | 85 кГц |
| Индикация | DC OK |
| Регулировка | Подстроечный элемент +V ADJ. |
Подключение
Клеммная колодка TB1, вход:
| Номер вывода | Назначение |
| 1 | FG |
| 2 | AC/N или DC(-) |
| 3 | AC/L или DC(+) |
Клеммная колодка TB2, выход:
| Номер вывода | Назначение |
| 1, 2 | Выход DC -V |
| 3, 4 | Выход DC +V |
Нагрузочная способность и дерейтинг
| Параметр | Значение |
| Кратковременная пиковая мощность | 115,2 Вт в течение 3 с |
| Непрерывная мощность | 76,8 Вт |
| Работа при 230 В AC | Допускается до 150% нагрузки в течение 3 с, типовое значение |
| Дерейтинг по температуре | Требуется согласно кривой снижения мощности; рабочий диапазон до +70°C |
| Дерейтинг по входному напряжению | Может требоваться при низком входном напряжении; необходимо учитывать кривую снижения мощности |
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в составе конечного оборудования. Для конечного оборудования должно быть повторно подтверждено соответствие требованиям по ЭМС. |
| 5 | Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. |
| 6 | Максимальная длительность пиковой нагрузки составляет 3 секунды; необходимо учитывать кривые пиковой нагрузки. |
| 7 | При низком входном напряжении может требоваться снижение выходной мощности; необходимо учитывать соответствующую кривую. |
| 8 | Для высот эксплуатации свыше 2000 м температурный дерейтинг составляет 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором. |
