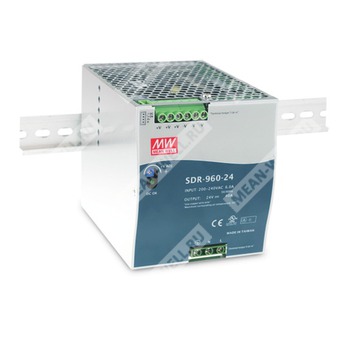

SDR-960-24 - промышленный импульсный источник питания 24 В постоянного тока мощностью 960 Вт для установки на DIN рейку.
Описание
SDR-960-24 — одноканальный промышленный источник питания серии SDR-960, предназначенный для преобразования сетевого переменного напряжения в стабилизированное выходное напряжение 24 В постоянного тока. Устройство рассчитано на монтаж на DIN рейку TS35/7.5 или TS35/15, имеет встроенную активную коррекцию коэффициента мощности, допускает пиковую перегрузку до 130% и поддерживает параллельную работу с распределением тока.
Источник питания ориентирован на применение в промышленной автоматике, системах управления, распределённых шкафах электропитания, телеметрии, промышленной электронике и энергетических установках, где требуется высокая удельная мощность, естественное охлаждение и работа в расширенном диапазоне температур.
Особенности
- Вход переменного тока 180…264 В.
- Пиковая нагрузочная способность 130%.
- Ширина корпуса 110 мм.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям по гармоническим составляющим тока.
- Типовой КПД 94%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией воздуха.
- Встроенная схема ограничения постоянного тока.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Поддержка распределения тока при параллельной работе до 3840 Вт по схеме 3+1.
- Встроенный релейный контакт DC OK.
- 100% прогон при полной нагрузке.
Расшифровка партномера
| Фрагмент партномера | Значение |
| SDR | Серия промышленных источников питания для установки на DIN рейку |
| 960 | Номинальная выходная мощность 960 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Основные параметры
| Параметр | Значение |
| Модель | SDR-960-24 |
| Серия | SDR-960 |
| Тип | Одноканальный промышленный источник питания |
| Способ монтажа | На DIN рейку |
| Номинальная мощность | 960 Вт |
| Охлаждение | Естественная конвекция |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 40 А |
| Диапазон выходного тока | 0…40 А |
| Номинальная выходная мощность | 960 Вт |
| Пиковый выходной ток | 52 А |
| Пиковая выходная мощность | 1248 Вт в течение 3 с |
| Размах пульсаций и шума, не более | 180 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24…28 В |
| Погрешность установки выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления и нарастания | 1000 мс, 100 мс при 230 В AC и полной нагрузке |
| Время удержания выходного напряжения | 14 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 180…264 В AC |
| Диапазон входного напряжения постоянного тока | 254…370 В DC |
| Диапазон частоты входной сети | 47…63 Гц |
| Коэффициент мощности, типовой | не менее 0,95 при 230 В AC и полной нагрузке |
| КПД, типовой | 94% |
| Потребляемый ток по входу, типовой | 6 А при 230 В AC |
| Пусковой ток, типовой | 50 А при холодном пуске и 230 В AC |
| Ток утечки | менее 3,5 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Обычно работает в диапазоне 105…130% от номинальной выходной мощности более 3 секунд, затем отключает выходное напряжение с автоматическим восстановлением |
| Режим ограничения при перегрузке | Ограничение постоянного тока в диапазоне 130…150% от номинальной выходной мощности более 3 секунд, затем отключение выходного напряжения; восстановление после повторной подачи питания |
| Защита от перенапряжения | 29…33 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление автоматически или после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр | Значение |
| Релейный контакт DC OK | 60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Распределение тока | Поддерживается, параметры параллельной работы приведены в отдельном разделе |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20…95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10…95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | Компоненты: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Электрическая прочность и изоляция
| Параметр | Значение |
| Электрическая прочность вход-выход | 3 кВ AC |
| Электрическая прочность вход-земля | 2 кВ AC |
| Электрическая прочность выход-земля | 0,5 кВ AC |
| Электрическая прочность выход-контакт DC OK | 0,5 кВ AC |
| Сопротивление изоляции вход-выход | более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Сопротивление изоляции вход-земля | более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Сопротивление изоляции выход-земля | более 100 МОм при 500 В DC, 25 °C, 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032, BS EN/EN61204-3; кондуктивные помехи класс B, излучаемые помехи класс A; соответствие BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS15936, KC KSC 9832 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61000-6-2, BS EN/EN61204-3, уровень для тяжёлой промышленной среды, EAC TP TC 020, KC KSC 9835 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| Наработка на отказ MTBF | не менее 660,2 тыс. ч по Telcordia SR-332 (Bellcore); не менее 70,7 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 110 × 125,2 × 150 мм |
| Масса | 2,47 кг |
| Упаковка | 6 шт.; 15,8 кг; 1,55 куб. фута |
Механическое исполнение и подключения
Допустимые типы DIN рейки: TS35/7.5 или TS35/15.
Назначение клемм входа TB1
| Номер вывода | Назначение |
| 1 | Защитное заземление |
| 2 | Сеть AC, нейтраль |
| 3 | Сеть AC, фаза |
Назначение клемм выхода TB2
| Номер вывода | Назначение |
| 1, 2, 3 | Положительный выход |
| 4, 5, 6 | Отрицательный выход |
Назначение контактов CN205
| Номер вывода | Назначение |
| 1 | P- распределения тока |
| 2 | P+ распределения тока |
| 3, 4 | Релейный контакт DC OK |
Параметры разъёма CN205
| Параметр | Значение |
| Тип ответной части | DINKLE ESC250V-04P или эквивалент |
| Тип установленного разъёма | DINKLE ECH250R-04P или эквивалент |
| Сечение/диаметр провода | 0,081…0,517 мм² |
| Допустимый калибр провода | 28…20 AWG |
| Наличие ответной части в комплекте | Входит в индивидуальную упаковку |
Сигнализация DC OK
| Состояние контакта | Состояние источника |
| Контакт замкнут | Источник включён, выход в норме |
| Контакт разомкнут | Источник выключен или отказ по выходу постоянного тока |
| Максимальная нагрузка контакта | 30 В / 1 А, активная нагрузка |
Частоты преобразования
| Параметр | Значение |
| Частота PFC | 65 кГц |
| Частота ШИМ | 60 кГц |
Пиковая нагрузочная способность
| Режим | Параметры |
| Режим 1 | 960 Вт непрерывно; 1248 Вт в течение 3 с, типовое значение; интервал перед пиком 50 с |
| Режим 2 | 480 Вт в течение 15 с; 1248 Вт в течение 3 с |
Параллельная работа и распределение тока
- Параллельная работа допускается при взаимном соединении линий P+ и P- всех блоков.
- Разность выходных напряжений между параллельно работающими источниками должна быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе не должен превышать: номинальный ток одного блока × количество блоков × 0,9.
- Максимальное количество источников при параллельной работе — 4.
- Соединение блоков должно выполняться короткими проводами большого сечения, после чего сборка подключается к нагрузке.
- Минимальная нагрузка при параллельной работе должна быть более 5% от суммарной номинальной нагрузки.
- Если суммарная нагрузка менее 5% от номинальной, фактически может работать только один ведущий блок, а остальные могут перейти в режим ожидания; их светодиоды и реле выхода не активируются.
- При малой нагрузке в режиме параллельной работы допускается незначительный акустический шум; это является нормальным явлением и не влияет на функционирование.
- Линии P+ и P- рекомендуется скручивать попарно.
- Поддерживаемая суммарная мощность при распределении тока — до 3840 Вт по схеме 3+1.
Зависимость выходной мощности от температуры
При вертикальном монтаже обеспечивается непрерывная работа при 100% нагрузки до примерно +50 °C. Кратковременная работа на уровне 130% нагрузки допускается типово до +50 °C. При дальнейшем повышении температуры требуется снижение нагрузки в соответствии с кривой дерейтинга, вплоть до уровня около 60% при +70 °C.
Зависимость выходной мощности от входного напряжения
В диапазоне входного напряжения 200…264 В AC допускается 100% нагрузка. При снижении входного напряжения до 180 В AC нагрузка должна быть уменьшена примерно до 90% в соответствии с кривой дерейтинга.
Применение
- Промышленные шкафы автоматизации и управления.
- Системы распределённого питания постоянного тока 24 В.
- ПЛК, приводы, датчики, исполнительные механизмы.
- Технологическое оборудование и энергетические подсистемы.
- Системы диспетчеризации, связи и промышленной электроники.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельно соединёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Максимальная длительность пиковой мощности составляет 3 секунды, а средняя выходная мощность не должна превышать номинальную.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтинга.
- Для применения по классу излучения B требуется консультация с производителем.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
