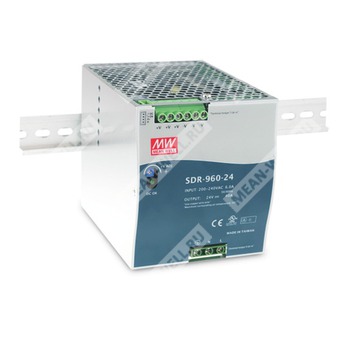

SDR-960-48 - промышленный одновыходный AC/DC источник питания на DIN рейку для формирования стабилизированного напряжения 48 В при мощности до 960 Вт.
Описание
SDR-960-48 представляет собой источник питания серии SDR-960 для установки на DIN рейку TS35/7.5 или TS35/15. Модель предназначена для промышленного применения и обеспечивает стабилизированное выходное напряжение 48 В при номинальном токе 20 А. Устройство рассчитано на питание от сети переменного тока 180...264 В AC либо от источника постоянного тока 254...370 В DC, оснащено встроенной активной коррекцией коэффициента мощности, поддерживает перегрузочную способность 130% по пиковой мощности, функцию параллельной работы с распределением тока, релейный сигнал исправности выхода DC OK и комплекс защит по короткому замыканию, перегрузке, перенапряжению и перегреву.
Особенности
|
- Вход переменного тока 180...264 В AC.
- Выходная мощность 960 Вт.
- Пиковая нагрузочная способность 130%.
- Узкий корпус шириной 110 мм.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям по гармоникам тока BS EN/EN61000-3-2.
- Типовой КПД 94%.
- Низкое тепловыделение.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией.
- Встроенная схема ограничения тока постоянного уровня.
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15.
- Поддержка распределения тока при параллельной работе до 3840 Вт по схеме 3+1.
- Встроенный релейный контакт DC OK.
- 100% прогон под полной нагрузкой.
Расшифровка партномера
| Элемент партномера |
Значение |
| SDR |
Серия промышленных источников питания для установки на DIN рейку |
| 960 |
Номинальная выходная мощность 960 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
20 А |
| Диапазон выходного тока |
0...20 А |
| Номинальная выходная мощность |
960 Вт |
| Пиковый выходной ток |
26 А |
| Пиковая выходная мощность |
1248 Вт в течение 3 с |
| Пульсации и шум |
250 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
48...55 В |
| Допуск по выходному напряжению |
±1,0% |
| Линейная нестабильность |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления и нарастания |
1000 мс, 100 мс при 230 В AC и полной нагрузке |
| Время удержания |
14 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
180...264 В AC; 254...370 В DC |
| Частота входной сети |
47...63 Гц |
| Коэффициент мощности |
не менее 0,95 при 230 В AC и полной нагрузке |
| Типовой КПД |
94% |
| Типовой входной ток |
6 А при 230 В AC |
| Пусковой ток |
50 А при 230 В AC, холодный старт |
| Ток утечки |
менее 3,5 мА при 240 В AC |
Защиты
| Вид защиты |
Режим работы |
| Перегрузка |
Нормальная работа в диапазоне 105...130% от номинальной выходной мощности более 3 с, затем отключение выходного напряжения с автоматическим восстановлением; через 30 с после снятия условия пиковой нагрузки |
| Ограничение тока |
Ограничение постоянным током в пределах 130...150% от номинальной выходной мощности более 3 с, затем отключение выходного напряжения; восстановление после повторной подачи питания |
| Перенапряжение |
56...65 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения с автоматическим восстановлением или восстановлением после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Релейный контакт DC OK |
60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Распределение тока |
Поддерживается, параметры приведены в разделе ниже |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30...+70°C |
| Рабочая влажность |
20...95% RH без конденсации |
| Температура хранения |
-40...+85°C |
| Влажность хранения |
10...95% RH без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50°C |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Изоляция, безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25°C, 70% RH |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3; кондуктивные помехи класс B, излучаемые помехи класс A; BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS15936, KC KSC 9832 |
| Устойчивость к электромагнитным воздействиям |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, BS EN/EN61000-6-2, BS EN/EN61204-3, уровень для тяжелой промышленности, EAC TP TC 020, KC KSC 9835 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
не менее 660,2 тыс. ч по Telcordia SR-332 (Bellcore); не менее 70,7 тыс. ч по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
110 x 125,2 x 150 мм (Ш x В x Г) |
| Масса |
2,47 кг |
| Упаковка |
6 шт.; 15,8 кг; 1,55 куб. фута |
Механическое исполнение и подключения
| Параметр |
Значение |
| Тип монтажной рейки |
TS35/7.5 или TS35/15 |
| Клеммный блок TB1, контакт 1 |
FG |
| Клеммный блок TB1, контакт 2 |
AC/N |
| Клеммный блок TB1, контакт 3 |
AC/L |
| Клеммный блок TB2, контакты 1, 2, 3 |
Выход +V |
| Клеммный блок TB2, контакты 4, 5, 6 |
Выход -V |
| Разъем управления CN205, контакт 1 |
P- распределения тока |
| Разъем управления CN205, контакт 2 |
P+ распределения тока |
| Разъем управления CN205, контакты 3, 4 |
Релейный контакт DC OK |
| Ответная часть разъема CN205 |
DINKLE ESC250V-04P или эквивалент, входит в комплект одиночной упаковки |
| Допустимое сечение проводника для CN205 |
0,081...0,517 мм² |
| Допустимый калибр провода для CN205 |
28...20 AWG |
| Частота PFC |
65 кГц |
| Частота ШИМ |
60 кГц |
Релейный сигнал DC OK
| Состояние контакта |
Состояние источника питания |
| Контакт замкнут |
Источник питания включен, выход в состоянии DC OK |
| Контакт разомкнут |
Источник питания выключен или отказ по выходу DC |
| Предельная нагрузка контакта |
30 В / 1 А, активная нагрузка |
Пиковая нагрузка
| Режим |
Описание |
| Режим 1 |
960 Вт непрерывно, до 1248 Вт в течение 3 с типово, при интервале 50 с |
| Режим 2 |
480 Вт в течение 15 с, до 1248 Вт в течение 3 с |
Снижение выходной мощности
| Условие |
Характеристика |
| В зависимости от температуры окружающей среды |
100% нагрузки доступно до 50°C; 130% нагрузки типово допускается до 50°C на 3 с; при температурах выше 50°C требуется снижение нагрузки, к 70°C допустимая нагрузка снижается примерно до 60% в вертикальном положении |
| В зависимости от входного напряжения |
При 200...264 В AC допустима 100% нагрузка; при 180 В AC допустимая нагрузка около 90% |
Параллельная работа и распределение тока
- Параллельная работа допускается при взаимном параллельном соединении линий P+ и P-.
- Разброс выходных напряжений между параллельно работающими блоками должен быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе не должен превышать значение, определяемое выражением: номинальный ток одного блока x количество блоков x 0,9.
- Максимальное количество блоков при параллельной работе — 4.
- Для параллельной работы следует использовать короткие проводники большого сечения, после чего подключать их к нагрузке.
- Минимальная нагрузка в параллельном режиме должна быть более 5% от суммарной нагрузки: более 5% x номинальный ток одного блока x число блоков.
- Если суммарная нагрузка менее 5% от номинальной, возможно, что будет работать только один ведущий блок, а остальные перейдут в режим ожидания; их светодиоды и реле не будут активны.
- При малой нагрузке в параллельном режиме возможен незначительный акустический шум; это является нормальным явлением и не влияет на работоспособность.
- Линии P+ и P- должны быть выполнены витой парой.
Применение
- Промышленные системы автоматизации и управления.
- Шкафы управления и распределенные системы питания на DIN рейку.
- Питание исполнительных устройств, контроллеров, модулей ввода-вывода и промышленной электроники.
- Системы, требующие параллельной работы источников питания и резервирования по мощности.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной емкости 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает начальную точность установки, линейную нестабильность и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС.
- Для установки при длительной работе на полной мощности рекомендуется обеспечивать зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Максимальная длительность пиковой мощности составляет 3 с, при этом средняя выходная мощность не должна превышать номинальную.
- При пониженном входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую дерейтинга.
- Для применения с классом излучения B требуется консультация с производителем.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором.
