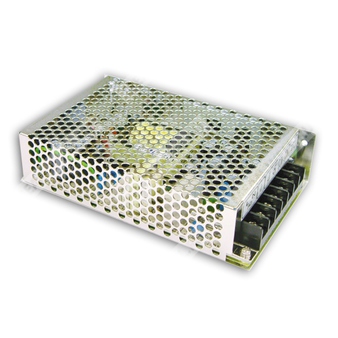

SE-100-24 - импульсный источник питания 24 В для промышленной аппаратуры с выходной мощностью 108 Вт.
SE-100-24 — это одно-выходной импульсный источник питания серии SE-100 с выходным напряжением 24 В постоянного тока, номинальной мощностью 108 Вт и расширенным диапазоном входного сетевого питания. Применяется для питания промышленной электроники, средств автоматизации, систем управления и прочего оборудования, требующего стабилизированного напряжения 24 В.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| SE | Серия источников питания Mean Well SE |
| 100 | Номинальная мощность серии 100 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Основные особенности
- Один выход постоянного напряжения.
- Встроенная защита от короткого замыкания.
- Встроенная защита от перегрузки.
- Встроенная защита от перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор включения питания.
- Испытание на 100 % полной нагрузки при burn-in.
- 2 года гарантии.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 4,5 А |
| Диапазон тока | 0 ~ 4,5 А |
| Номинальная мощность | 108 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 22,8 ~ 26,4 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 132 В AC / 176 ~ 264 В AC, выбор переключателем; 248 ~ 373 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 86% |
| Потребляемый ток тип. | 2 А при 115 В AC / 1,2 А при 230 В AC |
| Пусковой ток тип. | Холодный старт 45 А |
| Ток утечки | <2 мА / 240 В AC |
Динамические и временные характеристики
| Параметр | Значение |
| Время установки, нарастания | 1000 мс, 20 мс при 230 В AC и полной нагрузке |
| Время удержания | 30 мс / 230 В AC, 25 мс / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 5,75 ~ 6,75 В; 8,6 ~ 10,1 В; 10,4 ~ 12,2 В; 13,8 ~ 16,2 В; 17,25 ~ 20,25 В; 27,6 ~ 32,4 В; 55,2 ~ 64,8 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1), CCC GB4943.1:2011, одобрено |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-1, уровень light industry, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, см. кривую дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 320,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 30 шт. / 17,5 кг / 0,97 CUFT |
Подключение
| Номер контакта | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | Заземление корпуса FG |
| 4, 5 | Вход AC/L |
| 6, 7 | Вход AC/N |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельной комбинацией 0,1 мкФ и 47 мкФ.
- Допуск включает настройку допуска, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Для выполнения испытаний уровня EMC требуется подключение модуля к заземлению.
- Блок питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям EMC.
- При использовании входного напряжения постоянного тока положительный полюс следует подключать к клемме «N», а отрицательный полюс — к клемме «L».
Схема функционального построения
Устройство содержит входной EMI-фильтр, выпрямитель и фильтр, силовой преобразователь, цепь PWM-управления, цепь обнаружения, защиту от перегрузки и защиту от перенапряжения, а также выходной выпрямитель и фильтр.
