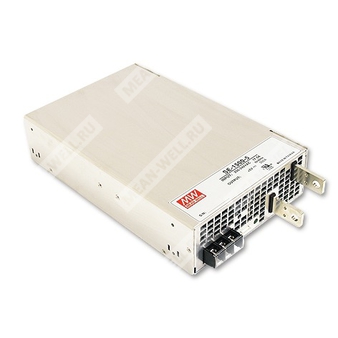

SE-1500-12 - импульсный источник питания 12 В, 1500 Вт, 125 А для промышленного применения.
Назначение: AC/DC источник питания с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В при высокой мощности и принудительном воздушном охлаждении.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SE | Серия импульсных источников питания MEAN WELL |
| 1500 | Номинальная мощность 1500 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Входное напряжение 180 ~ 264 В переменного тока.
- Активное ограничение пускового тока по входу переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором на шарикоподшипнике постоянного тока.
- Наличие сигнала DC_OK.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного контроля по линии обратной связи.
- Одобрения UL / CUL.
- Низкая стоимость.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 125 А |
| Диапазон тока | 0 ~ 125 А |
| Номинальная мощность | 1500 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 10,8 ~ 13,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 150 мс, 12 мс / 230 В AC при полной нагрузке |
| Время удержания | 26 мс / 230 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 264 В AC, 254 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 85% |
| Типичный входной ток | 17,5 А / 230 В AC |
| Пусковой ток | 60 А / 230 В AC |
| Ток утечки | <3,5 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Срабатывание защиты от перегрузки | Отключение выходного напряжения, повторное включение для восстановления |
| Перенапряжение | 14,5 ~ 16,2 В |
| Срабатывание защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные сигналы и управление
| Параметр | Значение |
| Сигнал DC_OK | Логический уровень TTL, высокий уровень при включенном источнике |
| Уровень DC_OK, состояние ВКЛ | 3,3 ~ 5,6 В между выводами DC_OK и GND |
| Уровень DC_OK, состояние ВЫКЛ | 0 ~ 1 В между выводами DC_OK и GND |
| Дистанционное включение | 0 ~ 0,8 В между RC+ и RC-: включено |
| Дистанционное выключение | 4 ~ 10 В между RC+ и RC-: выключено |
| Ток цепи дистанционного управления | 6 ~ 20 мА |
| Максимальный ток | 10 мА |
| Дистанционный контроль | Подключение по линиям +S и -S |
Присоединение нагрузки и дистанционная обратная связь
| Параметр | Значение |
| Сенсор по положительной шине | Вывод +S подключается к положительному выводу нагрузки |
| Сенсор по отрицательной шине | Вывод -S подключается к отрицательному выводу нагрузки |
| Рекомендация по монтажу линий | Линии +S и -S должны быть свиты попарно для уменьшения помех |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Высотная поправка | Снижение температуры окружающей среды на 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и помехоустойчивость
| Параметр | Значение |
| Эмиссия по кондуктивным помехам | BS EN/EN55032 (CISPR32), CNS15936, класс A |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), CNS15936, класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое электромагнитное поле | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы / пачки | BS EN/EN61000-4-4, уровень 3 |
| Импульсные помехи | 2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 999,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 134,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 177,8 × 63,5 мм (Д × Ш × В) |
| Масса одного изделия | 3,3 кг |
| Упаковка | 4 шт.; 14,2 кг; 1,14 CUFT |
Механическое исполнение
| Параметр | Значение |
| Исполнение корпуса | Case No. 982A |
| Допуск | ±1 мм |
| Крепление | 8 отверстий М4 с обеих сторон, L=8 мм; 4 отверстия М4, L=5 мм |
| Направление воздушного потока | Показано на чертеже |
| Встроенный вентилятор | DC вентилятор на шарикоподшипнике |
Назначение выводов CN3
| Вывод | Функция |
| 1 | DC_OK |
| 2 | GND |
| 3 | -S |
| 4 | +S |
| 5 | RC- |
| 6 | RC+ |
Назначение клемм силовой цепи
| Вывод | Назначение |
| AC/L | Фаза сети переменного тока |
| AC/N | Нейтраль сети переменного тока |
| FG | Защитное заземление |
| +V | Положительный выход |
| -V | Отрицательный выход |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепью из 0,1 мкФ и 47 мкФ, соединённых параллельно.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; ЭМС-испытания выполнены на металлической пластине 720 мм × 360 мм толщиной 1 мм.
- Для высоты эксплуатации более 2000 м требуется учёт температурной дерейтинговой поправки.
- Данный источник питания не удовлетворяет требованиям по гармоническому току, изложенным в EN61000-3-2. Не использовать при следующих условиях:
- конечное оборудование применяется в Европейском союзе;
- конечное оборудование подключено к сети 220 В AC или выше;
- источник установлен в оборудовании с суммарной входной мощностью более 75 Вт или относится к части осветительной системы.
- Исключение: оборудование профессионального назначения с суммарной входной мощностью более 1000 Вт, а также симметрично управляемые нагревательные элементы мощностью не более 200 Вт.
