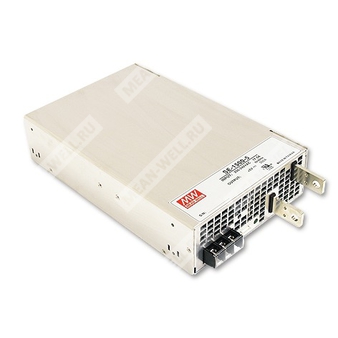

SE-1500-24 - источник питания AC/DC 24 В, 1500 Вт для промышленного применения.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| SE |
Серия источников питания Mean Well SE |
| 1500 |
Номинальная мощность 1500 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и особенности
SE-1500-24 представляет собой одно-выходной импульсный источник питания переменного тока с преобразованием в стабилизированное постоянное напряжение 24 В. Модель рассчитана на промышленное оборудование, системы автоматизации, электроприводы, средства управления и иные нагрузки, требующие высокой выходной мощности и наличия защитных функций. Конструкция предусматривает принудительное воздушное охлаждение встроенным вентилятором, дистанционное включение и выключение, а также функцию удалённого контроля по линиям обратной связи.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный выходной ток |
62,5 А |
| Диапазон выходного тока |
0 ~ 62,5 А |
| Номинальная мощность |
1500 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки выходного напряжения |
21,6 ~ 26,4 В |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±0,5% |
| Допуск выходного напряжения |
±1,0% |
| КПД тип. |
87% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
180 ~ 264 В переменного тока / 254 ~ 370 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД тип. |
87% |
| Входной ток тип. |
17,5 А при 230 В переменного тока |
| Пусковой ток тип. |
60 А при 230 В переменного тока |
| Ток утечки |
< 3,5 мА при 240 В переменного тока |
Защиты
| Параметр |
Значение |
| Перегрузка |
105 ~ 125% от номинальной выходной мощности |
| Срабатывание защиты по перенапряжению |
27,6 ~ 32,4 В |
| Защита от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр |
Значение |
| Сигнал DC_OK |
TTL-уровень; высокий уровень при включённом источнике питания |
| Уровень включения DC_OK |
3,3 ~ 5,6 В |
| Уровень выключения DC_OK |
0 ~ 1 В |
| Дистанционное управление |
0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
| Дистанционное измерение |
Поддерживается |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,05%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, BSMI CNS15598-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936, класс A |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), CNS15936, класс A |
| Гармонический ток |
BS EN/EN61000-3-2 |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 3; 8 кВ воздух, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3 |
| Импульсные помехи |
2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи |
BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11; >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
999,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 134,5 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
278 × 177,8 × 63,5 мм |
| Масса |
3,3 кг |
| Упаковка |
4 шт. / 14,2 кг / 1,14 куб. фута |
Механическое исполнение и подключение
| Параметр |
Значение |
| Исполнение корпуса |
Case No. 982A |
| Точность размеров |
±1 мм |
| Основные клеммы |
AC/L, AC/N, FG, +V, -V |
| Разъём управления |
CN3: JST B6B-XH или эквивалент |
| Сопряжённый разъём |
JST XHP или эквивалент |
| Контакты |
JST SXH-001T или эквивалент |
| Направление воздушного потока |
С торца корпуса |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источнику питания как компоненту требуется повторная проверка соответствия ЭМС в составе конечного изделия; испытания ЭМС выполняются при монтаже на металлическую пластину 720 × 360 мм толщиной 1 мм.
- Для высоты эксплуатации более 2000 м температура окружающей среды должна снижаться: на 3,5 °C на 1000 м для моделей без вентилятора и на 5 °C на 1000 м для моделей с вентилятором.
- Данное устройство не соответствует требованиям по гармоническому току, изложенным в EN61000-3-2; не использовать его при условиях, указанных в документе для соответствующих конечных устройств.
