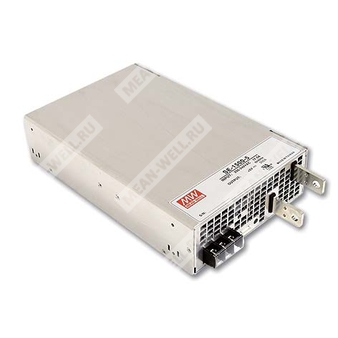

SE-1500-27 - импульсный источник питания 27 В для промышленных систем с выходной мощностью 1500 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SE | Серия импульсных источников питания Mean Well SE |
| 1500 | Номинальная выходная мощность 1500 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Назначение и особенности
SE-1500-27 представляет собой одно-выходной импульсный источник питания переменного тока промышленного исполнения. Модель рассчитана на питание нагрузки постоянным напряжением 27 В при высокой выходной мощности 1500 Вт. Изделие оснащено встроенным активным ограничением пускового тока, защитой от короткого замыкания, перегрузки, перенапряжения и перегрева, а также поддерживает дистанционное включение/выключение и удалённое измерение напряжения на нагрузке.
Сведения о серии: принудительное охлаждение встроенным вентилятором на шарикоподшипниках постоянного тока, наличие сигнала DC_OK, низкая стоимость, высокая удельная мощность, сертификация UL / CUL.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Номинальный ток | 55,6 А |
| Диапазон тока | 0 … 55,6 А |
| Номинальная мощность | 1501,2 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 25 … 30 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 150 мс, 12 мс / 230 В перем. тока при полной нагрузке |
| Время удержания | 26 мс / 230 В перем. тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180 … 264 В переменного тока, 254 … 370 В постоянного тока |
| Диапазон частоты сети | 47 … 63 Гц |
| КПД | 88% |
| Входной ток, тип. | 17,5 А / 230 В переменного тока |
| Пусковой ток, тип. | 60 А / 230 В переменного тока |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
Защиты
| Функция защиты | Уровень срабатывания / поведение |
| Перегрузка | 105 … 125% от номинальной выходной мощности; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 31 … 35 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Функция | Описание |
| Сигнал DC_OK | Логический TTL-сигнал; высокий уровень при включении источника питания |
| Удалённое управление | Включение/выключение выхода электрическим или сухим контактом между выводами RC+ и RC- |
| Удалённое измерение | Наличие клемм +S и -S для компенсации падения напряжения на проводах нагрузки |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 … +70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -40 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 … 50 °C) |
| Вибрация | 10 … 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 999,9 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 134,5 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, BSMI CNS15598-1, EAC TP TC 004; конструкция по BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Скачки напряжения | BS EN/EN61000-4-5 | 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Проводимые эмиссии | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Гармонические токи | BS EN/EN61000-3-2 | --- |
| Колебания напряжения | BS EN/EN61000-3-3 | --- |
| Стойкость к помехам | BS EN/EN55035, BS EN/EN61000-6-2 | --- |
Механические данные
| Параметр | Значение |
| Габариты | 278 × 177,8 × 63,5 мм (Д × Ш × В) |
| Масса | 3,3 кг |
| Упаковка | 4 шт. / 14,2 кг / 1,14 CUFT |
Подключение и разъёмы
| Обозначение | Назначение |
| Клеммная колодка входа | AC/L, AC/N, FG |
| Клеммная колодка выхода | +V, -V |
| Разъём управления CN3 | JST B6B-XH или эквивалент |
| Сопряжённый разъём | JST XHP или эквивалент |
| Контакты для клемм | JST SXH-001T или эквивалент |
Распиновка CN3
| Номер вывода | Функция |
| 1 | DC_OK сигнал |
| 2 | DC_OK GND |
| 3 | -S |
| 4 | +S |
| 5 | RC- |
| 6 | RC+ |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполняются при монтаже на металлической пластине 720 мм × 360 мм толщиной 1 мм; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Источник питания не соответствует требованиям по гармоническим токам, установленным EN61000-3-2. Не использовать изделие при следующих условиях:
- в составе конечного оборудования, используемого в Европейском союзе;
- если конечное оборудование подключается к сети общего пользования с номинальным напряжением 220 В переменного тока или выше;
- если источник питания установлен в конечном устройстве с средним или непрерывным входным потреблением более 75 Вт, либо относится к части осветительной системы.
- Исключение: изделия, в которых источник питания не обязан выполнять EN61000-3-2:
- профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт;
- симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
Дополнительные сведения серии: AC вход 180 … 264 В; активное ограничение пускового тока; принудительное воздушное охлаждение встроенным вентилятором на шарикоподшипнике постоянного тока; 3-кратная высокая плотность мощности 7,8 Вт/дюйм; наличие сигнала DC OK; встроенное удалённое управление ON-OFF; встроенная функция удалённого измерения; одобрения UL / CUL.
