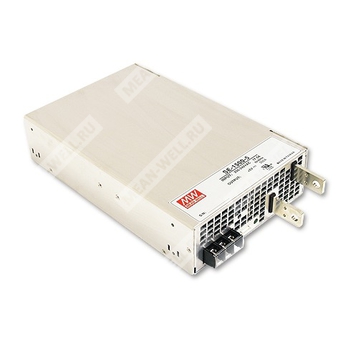

SE-1500-48 - импульсный источник питания 48 В мощностью 1500 Вт для промышленного применения.
SE-1500-48 — одно выходной AC/DC источник питания серии SE-1500 с принудительным воздушным охлаждением, активным ограничением пускового тока, функциями дистанционного включения/выключения, удалённого измерения напряжения и сигналом DC_OK.
Расшифровка партномера
| Позиция | Расшифровка |
| SE | Серия источников питания Mean Well SE |
| 1500 | Номинальная мощность 1500 Вт |
| 48 | Выходное напряжение 48 В |
Основные особенности
- Диапазон входного напряжения переменного тока 180 ~ 264 В AC.
- Активное ограничение пускового тока по входу переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором с шарикоподшипником постоянного тока.
- Сигнал DC_OK на выходе.
- Встроенное дистанционное управление включением и выключением.
- Встроенная функция дистанционного измерения по выходу.
- Одобрения UL / CUL.
- Высокая удельная мощность.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 264 В AC, 254 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 89% |
| Ток потребления тип. | 31,3 А / 230 В AC |
| Пусковой ток тип. | 60 А / 230 В AC |
| Ток утечки | < 3,5 мА / 240 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 31,3 А |
| Диапазон регулировки выходного напряжения | 43,2 ~ 56 В |
| Номинальная мощность | 1502,4 Вт |
| Пульсации и шум, макс. | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, нарастания | 150 мс, 12 мс / 230 В AC при полной нагрузке |
| Время удержания | 26 мс / 230 В AC при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Уровень перенапряжения | 57,6 ~ 67,2 В |
| Перегрев | Выходное напряжение отключается, восстановление автоматическое после снижения температуры |
| Тип защиты при перегрузке | Отключение выходного напряжения, повторное включение для восстановления |
| Тип защиты при перенапряжении | Отключение выходного напряжения, повторное включение для восстановления |
Функции
| Параметр | Значение |
| Сигнал DC_OK | TTL-уровень, «высокий» при включённом источнике питания |
| Уровень DC_OK при включении | 3,3 ~ 5,6 В |
| Уровень DC_OK при выключении | 0 ~ 1 В |
| Дистанционное управление | 0 ~ 0,8 В — включено; 4 ~ 10 В — выключено |
| Дистанционное измерение | Имеется |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Стандарты безопасности | UL62368-1, BSMI CNS15598-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
Электромагнитная совместимость
| Параметр | Значение |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3; 8 кВ воздух, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, 2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Проводимые излучения | BS EN/EN55032 (CISPR32), CNS15936, класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Иммунитет к ЭМС | BS EN/EN55035, BS EN/EN61000-6-2 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70°C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 999,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 134,5 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 278 × 177,8 × 63,5 мм (Д × Ш × В) |
| Масса | 3,3 кг |
| Упаковка | 4 шт. / 14,2 кг / 1,14 куб. фута |
Подключение и конструктив
Назначение клеммной колодки: AC/L, AC/N, FG.
Назначение разъёма управления CN3: DC_OK Signal, DC_OK GND, -S, +S, RC-, RC+.
Допустимый проводной монтаж: сигнальные линии удалённого измерения и удалённого управления должны быть скручены попарно для снижения наводок.
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Температурное снижение нагрузки составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м.
Серия SE-1500 относится к промышленным источникам питания с одним выходом, предназначенным для питания нагрузок постоянного тока в составе конечного оборудования.
