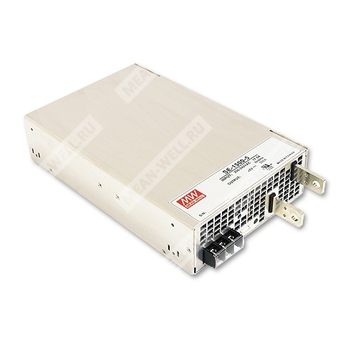

SE-1500-5 - импульсный источник питания 1500 Вт с выходом 5 В для промышленной аппаратуры.
Модуль SE-1500-5 представляет собой одно-выходной AC/DC источник питания высокой мощности серии SE-1500, предназначенный для питания нагрузок постоянным напряжением 5 В при токе до 300 А. Изделие рассчитано на промышленное применение, имеет активное ограничение пускового тока, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также функции дистанционного включения и дистанционного измерения напряжения на нагрузке.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| SE | Серия одно-выходных импульсных источников питания Mean Well SE |
| 1500 | Номинальная мощность 1500 Вт |
| 5 | Выходное напряжение 5 В |
Основные особенности
- Входное напряжение сети переменного тока 180…264 В AC.
- Активное ограничение пускового тока по входу переменного тока.
- Охлаждение принудительным воздушным потоком встроенным вентилятором на DC шарикоподшипнике.
- Наличие сигнала DC_OK.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного измерения напряжения.
- Высокая удельная мощность: 7,8 Вт/дюйм.
- Сертификация UL и CUL.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 300 А |
| Диапазон регулировки тока | 0…300 А |
| Номинальная мощность | 1500 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 3,3…5,5 В |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±2,0% |
| Точность установки | ±0,5% |
| Время установки, время нарастания | 150 мс, 12 мс при 230 В AC на полной нагрузке |
| Время удержания | 26 мс при 230 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180…264 В AC, 254…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| КПД | 81% тип. |
| Входной ток | 17,5 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | <3,5 мА при 240 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105…125% от номинальной выходной мощности |
| Порог срабатывания защиты по перенапряжению | 5,75…6,75 В |
| Защита от короткого замыкания | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки по напряжению | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, BSMI CNS15598-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм при 500 В DC / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Гармонические токи | BS EN/EN61000-3-2 | --- |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы и всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | 2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Ресурс и габариты
| Параметр | Значение |
| MTBF | 999,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 134,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 177,8 × 63,5 мм (Д × Ш × В) |
| Масса | 3,3 кг |
| Упаковка | 4 шт. / 14,2 кг / 1,14 CUFT |
Механическая часть и подключение
Корпус выполнен в металлическом исполнении для монтажа в составе конечного оборудования. В конструкции предусмотрены клеммы входа переменного тока, выходные силовые клеммы и разъём управления CN3.
| Назначение выводов силовой клеммы | Обозначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| Назначение выводов CN3 | Обозначение | Функция |
| 1 | DC_OK | Сигнал состояния выхода |
| 2 | GND | Общий провод для DC_OK |
| 3 | -S | Отрицательное дистанционное измерение |
| 4 | +S | Положительное дистанционное измерение |
| 5 | RC- | Возврат для сигнала дистанционного управления |
| 6 | RC+ | Вход дистанционного включения/выключения |
Функциональные сведения
Сигнал DC_OK: TTL-уровень, «высокий» при включённом источнике питания; относительно вывода GND. Уровень 3,3…5,6 В соответствует состоянию ON, уровень 0…1 В — состоянию OFF.
Дистанционное управление: управление выходом осуществляется электрическим или сухим контактом между RC+ и RC-. При 0…0,8 В — включено, при 4…10 В — выключено.
Дистанционное измерение: выводы +S и -S подключаются к соответствующим выводам нагрузки. Рекомендуется скрутка проводов пары +S/-S для снижения наводок.
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
- Изделие не соответствует требованиям к гармоническим токам, установленным EN61000-3-2. Не применять при эксплуатации в пределах ЕС, если выполняются условия, указанные в документе: конечные устройства с питающей мощностью более 75 Вт; исключения — профессиональное оборудование с суммарной входной мощностью более 1000 Вт и симметрично управляемые нагревательные элементы мощностью не более 200 Вт.
