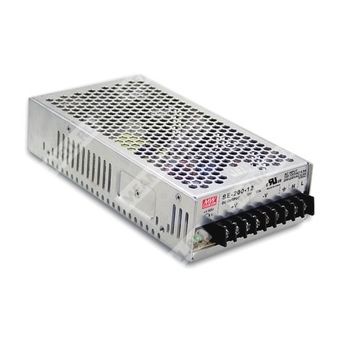

SE-200-12 - импульсный источник питания 12 В постоянного тока для промышленной аппаратуры.
Расшифровка партномера
| Позиция в партномере | Значение |
| SE | Серия SE |
| 200 | Номинальная мощность серии 200 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение и общая характеристика
SE-200-12 представляет собой одновыходовой сетевой импульсный источник питания серии SE-200 с выходом 12 В и мощностью 204 Вт, предназначенный для питания промышленной электроники, систем автоматики и иной аппаратуры постоянного тока.
Источник питания выполнен в компактном металлическом корпусе, рассчитан на принудительно-естественное охлаждение за счет свободной конвекции воздуха и имеет встроенную защиту от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Работа от сети постоянного тока в широком диапазоне входного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Выдерживает пусковой бросок тока 300 ВAC в течение 5 секунд.
- Встроенная схема ограничения пускового тока.
- Индикатор включения питания.
- Фиксированная частота переключения 90 кГц.
- Полная нагрузка, испытанная на заводе.
- Низкая стоимость при высокой надежности.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 17 А |
| Диапазон тока нагрузки | 0 ~ 17 А |
| Номинальная мощность | 204 Вт |
| Диапазон подстройки выходного напряжения | 10 ~ 13,5 В |
| Пульсации и шум, максимум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки и нарастания | 1000 мс, 50 мс при 230 ВAC; 1000 мс, 50 мс при 115 ВAC на полной нагрузке |
| Время удержания | 20 мс при 230 ВAC; 16 мс при 115 ВAC на полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 ВAC / 180 ~ 264 ВAC переключением; 254 ~ 370 ВDC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 85% |
| Потребляемый ток | 4,5 А при 115 ВAC; 2,5 А при 230 ВAC |
| Пусковой ток, максимум | 40 А при 115 ВAC; 55 А при 230 ВAC |
| Ток утечки | < 3,5 мА при 240 ВAC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, автоматическое восстановление после устранения неисправности |
| Перегрев | 95°C ±5°C (модель 12 В) |
| Тип защиты от перегрева | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +50°C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВAC |
| Испытательное напряжение изоляции вход-земля | 1,5 кВAC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВAC |
| Сопротивление изоляции | 100 МОм при 500 ВDC |
Надежность и стандарты
| Параметр | Значение |
| MTBF | 271,9 тыс. часов минимум по MIL-HDBK-217F (25°C) |
| Стандарт безопасности | UL60950-1, одобрено |
Габаритные и монтажные данные
| Параметр | Значение |
| Размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Корпус | Case No. 912E |
| Клеммное подключение | Винтовые клеммы |
| Назначение контактов | 1 — AC/L; 2 — AC/N; 3 — FG; 4~6 — DC OUTPUT -V; 7~9 — DC OUTPUT +V |
Упаковка
| Параметр | Значение |
| Масса и упаковка | 0,93 кг; 12 шт./12 кг/0,92 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются на частоте 20 МГц в полосе пропускания при использовании 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, регулировку линии и регулировку нагрузки.
4. При подключении источника постоянного тока входную полярность следует подключать к клемме с маркировкой L, а отрицательную полярность — к клемме с маркировкой N.
Кривая снижения нагрузки
Для модели 12 В допустимая нагрузка зависит от температуры окружающей среды; при повышении температуры требуется снижение выходной нагрузки в соответствии с графиком, приведенным в документе.
Статические характеристики
Источник питания сохраняет стабильность выходных параметров в пределах заявленных допусков в диапазоне входного напряжения и нагрузки, указанном в спецификации.
