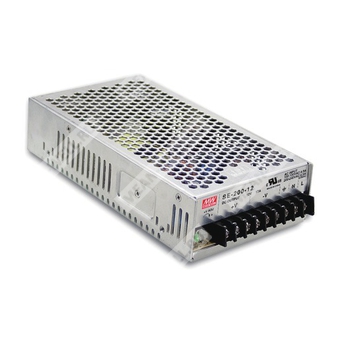

SE-200-24 - импульсный источник питания 24 В для промышленной электроники и систем автоматизации.
Расшифровка партномера
| Элемент партномера |
Значение |
| SE |
Серия источников питания Mean Well SE |
| 200 |
Номинальная мощность 200 Вт |
| 24 |
Выходное напряжение 24 В постоянного тока |
Назначение и особенности
SE-200-24 — одновыходной импульсный источник питания с регулируемым выходом, предназначенный для питания промышленной автоматики, электронных узлов и оборудования, требующего стабильного напряжения 24 В постоянного тока. Модель имеет переключаемый диапазон входного напряжения, естественное воздушное охлаждение, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также встроенный индикатор включения.
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Выдержка по кратковременной перегрузке до 300% в течение 5 секунд.
- Встроенная схема ограничения пускового тока.
- Индикатор включения.
- Фиксированная частота преобразования 90 кГц.
- Высокая надежность и низкая стоимость.
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток |
8,8 А |
| Диапазон тока |
0 ~ 8,8 А |
| Номинальная мощность |
211,2 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки выходного напряжения |
20 ~ 26,4 В |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания |
20 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 132 В AC / 180 ~ 264 В AC переключателем; 254 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД тип. |
87% |
| Входной ток |
4,5 А при 115 В AC; 2,5 А при 230 В AC |
| Пусковой ток, макс. |
40 А при 115 В AC; 55 А при 230 В AC |
| Ток утечки |
<3,5 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности; тип защиты — ограничение постоянным током, восстановление автоматически после устранения аварии |
| Перенапряжение |
41,4 ~ 46,8 В; тип защиты — отключение выходного напряжения, автоматическое восстановление после устранения причины |
| Перегрев |
95 ± 5 °C для 3,3 В; 100 ± 5 °C для 5 В; 90 ± 5 °C для 7,5 В; 85 ± 5 °C для 12~24 В; 80 ± 5 °C для 27~36 В; 75 ± 5 °C для 48 В; тип защиты — отключение выходного напряжения, восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +50 °C |
| Рабочая влажность |
20 ~ 90% RH без конденсации |
| Температура хранения |
-20 ~ +85 °C |
| Влажность хранения |
10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
215 × 115 × 50 мм (Д × Ш × В) |
| Масса |
0,93 кг |
| Упаковка |
12 шт. / 12 кг / 0,92 куб. фута |
| Корпус |
Case No. 912E |
Надежность
| Параметр |
Значение |
| MTBF |
271,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, одобрено |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц в полосе пропускания с использованием проводов длиной 12 дюймов, соединённых скруткой, и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейной стабилизации и стабилизации по нагрузке.
- Для подключения положительного провода входного напряжения использовать клемму с маркировкой L.
- Для подключения отрицательного провода входного напряжения использовать клемму с маркировкой N при питании от постоянного напряжения.
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4~6 |
Выход постоянного тока -V |
| 7~9 |
Выход постоянного тока +V |
