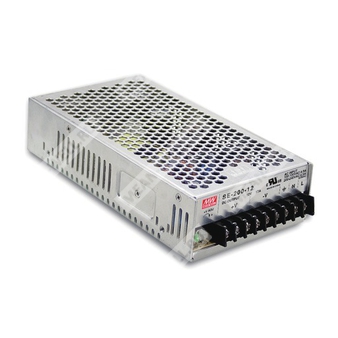

SE-200-27 — импульсный источник питания на 27 В для промышленной аппаратуры.
SE-200-27 — одноканальный импульсный источник питания серии SE-200 с выходным напряжением 27 В постоянного тока, предназначенный для питания промышленной электроники, автоматики и телекоммуникационного оборудования.
Расшифровка партномера
| Позиция | Значение |
| SE | Серия импульсных источников питания Mean Well |
| 200 | Номинальная мощность серии: 200 Вт |
| 27 | Выходное напряжение: 27 В |
Основные особенности
- Выбираемый переключателем диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт естественной конвекции воздуха.
- Выдерживает пусковой бросок тока 300 В AC в течение 5 секунд.
- Встроенная схема ограничения тока.
- 100% испытание на полную нагрузку.
- Светодиодная индикация наличия выходного напряжения.
- Фиксированная частота преобразования 90 кГц.
- Низкая стоимость и высокая надёжность.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, переключаемый; 254 ~ 370 В DC |
| Частота входной сети | 47 ~ 63 Гц |
| КПД, типовое значение | 88% |
| Пусковой ток, максимальный | 40 А при 115 В AC; 55 А при 230 В AC |
| Ток утечки | < 3,5 мА при 240 В AC |
| Потребляемый ток сети | 4,5 А при 115 В AC; 2,5 А при 230 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 27 В DC |
| Номинальный ток | 7,8 А |
| Диапазон тока | 0 ~ 7,8 А |
| Номинальная мощность | 210,6 Вт |
| Диапазон подстройки выходного напряжения | 26 ~ 32 В |
| Пульсации и шум | 200 мВ п-п |
| Временной уход при включении | 1000 мс при 230 В AC; 1000 мс при 115 В AC, при полной нагрузке |
| Время установления | 20 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 32 ~ 40 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 95 °C ± 5 °C на корпусе; тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +50 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 70% RH |
| Стандарт безопасности | UL60950-1, подтверждено |
Надёжность
| Параметр | Значение |
| MTBF | 271,9 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр | Значение |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Исполнение корпуса | Корпус № 912E |
| Клеммное подключение | Винтовые клеммы |
| Световая индикация | LED |
Упаковка
| Параметр | Значение |
| Масса изделия | 0,93 кг |
| Упаковка | 12 шт.; 12 кг; 0,92 CUFT |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | Выход DC −V |
| 7 ~ 9 | Выход DC +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц в полосе пропускания с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную регулировку и регулировку нагрузки.
- Для подключения положительного провода входного напряжения использовать клемму с маркировкой L; отрицательного провода при работе от постоянного напряжения — клемму с маркировкой N.
Характеристики по варианту 27 В
| Параметр | Значение |
| Выходное напряжение | 27 В DC |
| Номинальный ток | 7,8 А |
| Диапазон тока | 0 ~ 7,8 А |
| Номинальная мощность | 210,6 Вт |
| Подстройка выходного напряжения | 26 ~ 32 В |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
