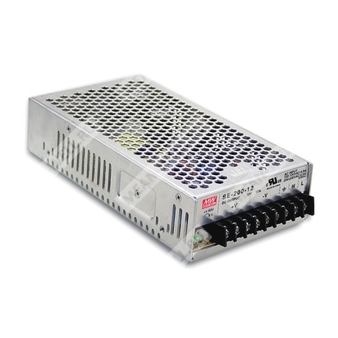

SE-200-36 - однофазный импульсный источник питания с одним выходом 36 В для промышленной аппаратуры.
Назначение: источник вторичного электропитания серии SE-200 для питания нагрузки постоянным стабилизированным напряжением 36 В.
Расшифровка партномера
| Позиция | Расшифровка |
| SE | Серия источников питания Mean Well |
| 200 | Номинальная мощность 200 Вт |
| 36 | Выходное напряжение 36 В постоянного тока |
Краткое описание серии
SE-200-36 относится к серии компактных одно-выходных импульсных источников питания открытого исполнения. Модель предназначена для работы от сети переменного тока с выбором диапазона входного напряжения переключателем, имеет встроенные схемы защиты, индикацию включения и рассчитана на промышленное применение.
Особенности
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Допустимый кратковременный пусковой ток 300% в течение 5 секунд.
- Встроенная схема ограничения постоянного тока.
- Светодиодная индикация наличия питания.
- Фиксированная частота переключения 90 кГц.
- Низкая стоимость и высокая надёжность.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток нагрузки | 5,9 А |
| Диапазон регулировки выходного напряжения | 32…40 В |
| Номинальная мощность | 212,4 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В переменного тока; 1000 мс, 50 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока; 16 мс при 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…132 В переменного тока / 180…264 В переменного тока переключателем; 254…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовое | 89% |
| Потребляемый ток | 4,5 А при 115 В переменного тока; 2,5 А при 230 В переменного тока |
| Пусковой ток | 40 А при 115 В переменного тока; 55 А при 230 В переменного тока |
| Ток утечки | <3,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Перенапряжение | 41,4…46,8 В |
| Перегрев | 95 ±5 °C для 3,3 В; 100 ±5 °C для 5 В; 90 ±5 °C для 7,5 В; 85 ±5 °C для 12…24 В; 80 ±5 °C для 27…36 В; 75 ±5 °C для 48 В, срабатывание по корпусу |
| Тип защиты | Ограничение постоянного тока с автоматическим восстановлением после устранения аварии; отключение выходного напряжения с автоматическим восстановлением после снижения температуры; отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+50 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5 G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ переменного тока; вход-земля: 1,5 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока |
| Стандарты безопасности | UL60950-1 |
Надёжность
| Параметр | Значение |
| MTBF | 271,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Механические данные
| Параметр | Значение |
| Габариты | 215 × 115 × 50 мм |
| Исполнение корпуса | Case No. 912E |
| Масса | 0,93 кг |
| Упаковка | 12 шт. / 12 кг / 0,92 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Переменный ток L |
| 2 | Переменный ток N |
| 3 | Заземление FG |
| 4…6 | Выход постоянного тока -V |
| 7…9 | Выход постоянного тока +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц, с использованием витой пары длиной 12 дюймов, без терминации, и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку линии, регулировку нагрузки и допуск пульсаций.
- Для питания переменным током подключать положительный провод сети к клемме L, отрицательный — к клемме N.
- Для питания постоянным током подключать положительный полюс входного напряжения к клемме L, отрицательный — к клемме N.
