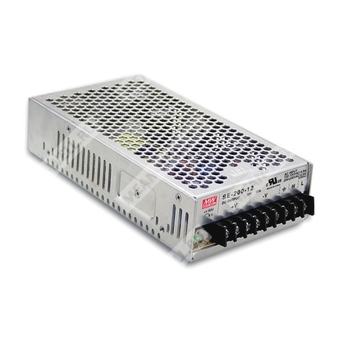

SE-200-48 - импульсный источник питания 48 В постоянного тока для промышленной аппаратуры.
Расшифровка партномера
| Позиция в партномере |
Обозначение |
Смысл |
| SE |
SE |
Серия источников питания Mean Well SE |
| 200 |
200 |
Номинальная мощность 200 Вт |
| 48 |
48 |
Выходное напряжение 48 В постоянного тока |
Назначение и особенности
SE-200-48 — это однотактный импульсный источник вторичного электропитания серии SE-200 с регулируемым выходом 48 В постоянного тока и выходной мощностью до 200 Вт. Изделие предназначено для питания промышленной электроники, устройств автоматики, телекоммуникационного и технологического оборудования.
Блок выполнен с переключаемым диапазоном входного напряжения переменного тока, а также допускает работу от постоянного входа в указанном диапазоне. Предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Охлаждение осуществляется свободной конвекцией воздуха. Источник имеет встроенный индикатор наличия выходного напряжения.
Расшифровка основных свойств серии
- Переключаемый диапазон входного напряжения 115/230 В переменного тока.
- Допустимый вход от 254 до 370 В постоянного тока.
- Импульсная частота преобразования: 90 кГц.
- Константное ограничение тока с автоматическим восстановлением после устранения неисправности.
- Полная нагрузка и испытание burn-in: 100%.
- Светодиодная индикация включения.
- Коэффициент пульсаций и шума для 48 В исполнения: 240 мВ пик-пик.
Выходные параметры
| Параметр |
Значение для SE-200-48 |
| Выходное напряжение |
48 В |
| Номинальный ток |
4,4 А |
| Диапазон тока |
0 ~ 4,4 А |
| Номинальная мощность |
211,2 Вт |
| Диапазон подстройки выходного напряжения |
41 ~ 56 В |
| Стабилизация по линии |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Установление и время нарастания |
1000 мс, 50 мс при 230 В AC и полной нагрузке; 1000 мс, 50 мс при 115 В AC и полной нагрузке |
| Пульсации и шум |
240 мВ пик-пик |
| Допуск выходного напряжения |
±1,0% |
Входные параметры
| Параметр |
Значение для SE-200-48 |
| Диапазон входного напряжения переменного тока |
90 ~ 132 В AC / 180 ~ 264 В AC, переключение |
| Диапазон входного напряжения постоянного тока |
254 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД типовой |
89% |
| Потребляемый ток |
4,5 А при 115 В AC; 2,5 А при 230 В AC |
| Пусковой ток, максимум |
40 А при 115 В AC; 55 А при 230 В AC |
| Ток утечки |
< 3,5 мА при 240 В AC |
Защита
| Вид защиты |
Параметры |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянным током, автоматическое восстановление после снятия аварии |
| Перенапряжение |
57,6 ~ 67,2 В |
| Тип защиты от перенапряжения |
Выключение выходного напряжения, автоматическое восстановление |
| Перегрев |
95 °C ±5 °C на корпусе |
| Тип защиты от перегрева |
Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +50 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C, в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
3 кВ AC |
| Испытательное напряжение изоляции вход-земля |
1,5 кВ AC |
| Испытательное напряжение изоляции выход-земля |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм при 500 В DC |
Надежность
| Параметр |
Значение |
| MTBF |
271,9 тыс. часов минимум, по MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр |
Значение |
| Габариты |
215 × 115 × 50 мм (Д × Ш × В) |
| Исполнение корпуса |
Металлический корпус, открытое промышленное исполнение |
| Крепление |
На шасси, с монтажными отверстиями под винты M4 и M3 по чертежу |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
0,93 кг |
| Упаковка |
12 шт. в упаковке |
| Масса упаковки |
12 кг |
| Объем упаковки |
0,92 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную регулировку и регулировку нагрузки.
- Для подключения положительного полюса входного напряжения использовать клемму, помеченную «L», отрицательного полюса — клемму, помеченную «N», при питании от постоянного тока.
Краткие сведения по подключению
| Клемма |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4~6 |
DC OUTPUT -V |
| 7~9 |
DC OUTPUT +V |
Дополнительные сведения
Источник питания имеет встроенную схему активного ограничения пускового тока, EMI-фильтр, выпрямители, узел PWM-регулирования, защитные цепи OLP, OVP и OTP, а также схему контроля состояния. Для коррекции выходного напряжения предусмотрена подстройка с помощью встроенного регулятора +V ADJ.
