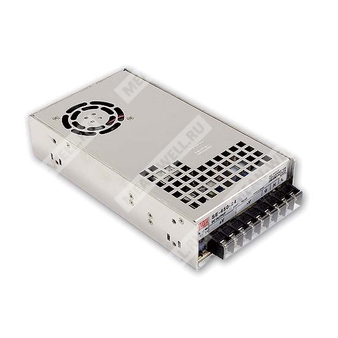

SE-450-15 - импульсный источник питания 450 Вт с одним выходом на 15 В для промышленной электроники и систем автоматики.
SE-450-15 — одно-выходной сетевой источник питания серии SE-450 с номинальным выходным напряжением 15 В, мощностью 450 Вт, принудительным воздушным охлаждением, функциями защиты от перегрузки, перенапряжения и перегрева, а также с удалённой обратной связью по выходному напряжению.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | SE-450 | Серия источников питания мощностью 450 Вт |
| Исполнение | 15 | Номинальное выходное напряжение 15 В |
| Партномер | SE-450-15 | Одно-выходной источник питания 15 В, 450 Вт |
Особенности
- Активное ограничение пускового тока по входу переменного тока.
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором на шарикоподшипнике постоянного тока.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Светодиодная индикация включения питания.
- Одобрение UL.
- Классическая конструкция для промышленного применения.
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 30 А |
| Диапазон выходного тока | 0 ~ 30 А |
| Номинальная выходная мощность | 450 Вт |
| Диапазон регулировки выходного напряжения | 13,5 ~ 16,5 В |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс при 115 В AC и полной нагрузке |
| Время удержания | 12 мс при 115 В AC и полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, выбор переключателем; 254 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовой | 84% |
| Потребляемый ток AC типовой | 10 А при 115 В AC; 6 А при 230 В AC |
| Пусковой ток типовой | 35 А при 115 В AC; 55 А при 230 В AC |
| Ток утечки | < 2,5 мА / 240 В AC |
Защита
| Параметр | Условие / уровень |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 18 ~ 21 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (см. кривую дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность и соответствие стандартам
| Параметр | Значение |
| MTBF | 1557,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 224,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | UL62368-1, EAC TP TC 004, BSMI CNS14336-1; проектирование по BS EN/EN62368-1 |
| Соответствие | RoHS |
Размеры и масса
| Параметр | Значение |
| Габариты | 225 × 124 × 50 мм |
| Масса | 1,25 кг |
Упаковка
| Параметр | Значение |
| Упаковка | 12 шт. / 16 кг / 1 куб. фут |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | Выход постоянного напряжения -V |
| 7 ~ 9 | Выход постоянного напряжения +V |
Разъём функции дистанционного измерения
| Номер контакта | Сигнал | Сопряжённый разъём |
| 1, 3 | +S | HRS DF11-4DS или эквивалент |
| 2, 4 | -S | HRS DF11-**SC или эквивалент |
Механическое исполнение
| Параметр | Значение |
| Исполнение корпуса | Case No.986A |
| Охлаждение | Принудительный воздушный поток встроенным вентилятором |
| Направление воздушного потока | Согласно схеме на чертеже |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания не соответствует требованиям по гармоническим токам, изложенным в BS EN/EN61000-3-2.
- При применении в Европейском союзе, при подключении к сети 220 В AC или выше, а также при установке в устройствах с средней или постоянной входной мощностью более 75 Вт, либо в составе систем освещения, применение должно соответствовать указанным ограничениям.
- Для профессионального оборудования с общей номинальной входной мощностью более 1000 Вт и для симметрично управляемых нагревательных элементов с номинальной мощностью не более 200 Вт допускаются исключения из указанного требования.
