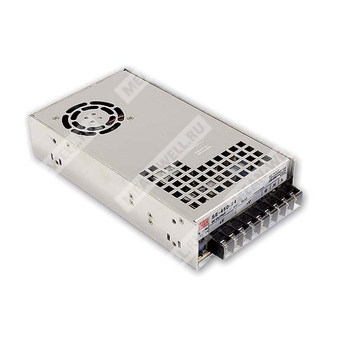

SE-450-24 - импульсный источник питания 24 В постоянного тока для промышленной аппаратуры.
Описание
SE-450-24 представляет собой одновыходовой импульсный источник питания серии SE-450 с принудительным воздушным охлаждением встроенным вентилятором на шарикоподшипнике. Устройство предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока с высокой мощностью, встроенными защитами и функцией дистанционного контроля по линиям обратной связи.
Серия рассчитана на применение в промышленной электронике, системах автоматизации, телекоммуникационном и силовом оборудовании, где требуется компактный источник питания с возможностью выбора входного диапазона, высокой перегрузочной способностью и контролем выходных параметров.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SE | Серия источников питания Mean Well SE |
| 450 | Номинальная мощность серии 450 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Активное ограничение пускового тока на входе переменного тока.
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором на шарикоподшипнике постоянного тока.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Светодиодная индикация включения питания.
- Одобрение UL.
- Модель с промышленным исполнением и одновыходовой архитектурой.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 18,8 А |
| Диапазон тока | 0 ~ 18,8 А |
| Номинальная мощность | 451,2 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки выходного напряжения | 21,6 ~ 28,5 В |
| Допуск по напряжению | ±0,5% |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,5% |
| Уставка, время нарастания | 1500 мс, 50 мс при 115 В переменного тока; 1500 мс, 50 мс при 230 В переменного тока, при полной нагрузке |
| Время удержания | 12 мс при 115 В переменного тока; 16 мс при 230 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, выбор переключателем; 254 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Типичный КПД | 86% |
| Потребляемый ток | 6 А при 230 В переменного тока |
| Пусковой ток, тип. | 55 А при 230 В переменного тока |
| Ток утечки | <2,5 мА при 240 В переменного тока |
| Активное ограничение пускового тока | Есть |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перенапряжение | 32 ~ 36 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, EAC TP TC 004, BSMI CNS14336-1; проектирование по BS EN/EN62368-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 225 × 124 × 50 мм (Д × Ш × В) |
| Масса | 1,25 кг |
| Упаковка | 12 шт. / 16 кг / 1 куб. фут |
| MTBF | 1557,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 224,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4~6 | Выход постоянного тока -V |
| 7~9 | Выход постоянного тока +V |
Функциональный разъём
| Контакт | Сигнал | Соединитель |
| 1, 3 | +S | HRS DF11-4DS или эквивалент |
| 2, 4 | -S | HRS DF11-**SC или эквивалент |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, регулирование по линии и регулирование по нагрузке.
4. Производится дерейтинг по температуре окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
5. Источник питания не соответствует требованиям к гармоническим токам, установленным BS EN/EN61000-3-2. Не применять его при следующих условиях: если конечное устройство используется в Европейском союзе и подключено к сети 220 В переменного тока или выше с номинальным напряжением, а также если блок питания установлен в конечных устройствах со средней или непрерывной входной мощностью более 75 Вт, либо относится к части системы освещения. Исключение: не требуется выполнение BS EN/EN61000-3-2 для профессионального оборудования с суммарной номинальной входной мощностью более 1000 Вт и симметрично управляемых нагревательных элементов с номинальной мощностью не более 200 Вт.
