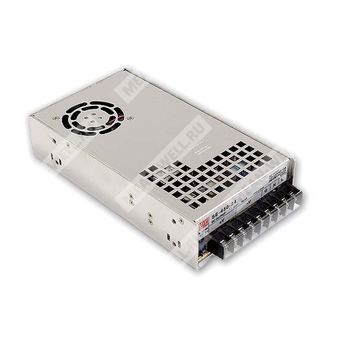

SE-450-36 - импульсный AC/DC источник питания 36 В мощностью 450 Вт для промышленной аппаратуры с защитами и удалённой обратной связью.
SE-450-36 — источник питания серии SE-450 с одним выходом, предназначенный для преобразования сетевого переменного/постоянного напряжения в стабилизированное постоянное напряжение 36 В при мощности до 450 Вт. Изделие рассчитано на промышленное применение, оснащено встроенным вентилятором принудительного охлаждения, функцией дистанционного контроля выходного напряжения и набором защит от перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Партномер | Расшифровка |
| SE | Серия импульсных источников питания Mean Well |
| 450 | Номинальная мощность 450 Вт |
| 36 | Выходное напряжение 36 В |
Особенности
- Активное ограничение пускового тока на входе переменного тока.
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором на шарикоподшипниках постоянного тока.
- Встроенная функция дистанционного контроля по выходу.
- Светодиодная индикация включения.
- Одобрение UL.
- Промышленное исполнение для систем автоматики и силовой электроники.
Назначение
Источник питания применяется в промышленной электронике, системах автоматики, измерительном и телекоммуникационном оборудовании, а также в составе устройств, требующих стабилизированного питания 36 В постоянного тока с мощностью до 450 Вт.
Выходные параметры
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон выходного тока | 0 ~ 12,5 А |
| Номинальная мощность | 450 Вт |
| Пульсации и шум, макс. | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 32,4 ~ 39,6 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,5% |
Входные параметры
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, выбирается переключателем, 254 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 86% |
| Ток потребления, тип. | 6 А / 230 В переменного тока |
| Пусковой ток, тип. | 55 А / 230 В переменного тока |
| Ток утечки | <2,5 мА / 240 В переменного тока |
| Время запуска, подъёма | 1500 мс, 50 мс / 230 В переменного тока |
| Время запуска, подъёма при 115 В | 1500 мс, 50 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 12 мс / 115 В переменного тока при полной нагрузке |
| Время удержания, тип. | 16 мс / 230 В переменного тока |
Защиты
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 43,2 ~ 52,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные параметры
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и изоляция
| Стандарты безопасности | UL62368-1, EAC TP TC 004, BSMI CNS14336-1, конструкция с учётом BS EN/EN62368-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| MTBF | 1557,5 тыс. ч мин. по Telcordia SR-332 (Bellcore); 224,1 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
Габариты и конструктив
| Размеры | 225 × 124 × 50 мм (Д × Ш × В) |
| Масса | 1,25 кг |
| Монтажное исполнение | Корпусное исполнение с принудительным воздушным охлаждением |
Упаковка
| Количество в упаковке | 12 шт. |
| Масса упаковки | 16 кг |
| Объём упаковки | 1 CUFT |
Подключение
| Входные клеммы | AC/L, FG, AC/N |
| Выходные клеммы | DC OUTPUT -V, DC OUTPUT +V |
| Клеммы функции дистанционного контроля | +S, -S |
| Функциональный разъём | CN102: HRS DF11-4DP-2DS или эквивалент |
| Сопряжённый корпус разъёма | HRS DF11-4DS или эквивалент |
| Клеммная колодка | HRS DF11-**SC или эквивалент |
Примечания
- Если специально не оговорено иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и регулирование по нагрузке.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Данный источник питания не соответствует требованиям по гармоническому току, изложенным в BS EN/EN61000-3-2. Не использовать его при следующих условиях: при применении в конечных устройствах в пределах Европейского союза; при подключении конечных устройств к сети общего пользования с номинальным напряжением 220 В переменного тока или выше; если источник питания установлен в конечных устройствах со средним или непрерывным входным потреблением более 75 Вт, либо относится к части системы освещения.
- Источник питания, используемый в следующих конечных устройствах, не должен соответствовать BS EN/EN61000-3-2: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью менее либо равной 200 Вт.
