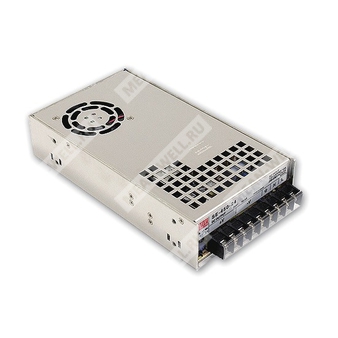

SE-450-5 — однофазный источник питания 5 В мощностью 375 Вт для промышленной электроники и автоматики.
SE-450-5 — импульсный AC/DC источник питания открытого исполнения серии SE-450 с одним выходом 5 В, предназначенный для питания промышленной электроники, систем автоматики, оборудования связи и встраиваемых устройств.
Расшифровка партномера
| Позиция | Расшифровка |
| SE | Серия источников питания Mean Well SE |
| 450 | Номинальная мощность серии: 450 Вт |
| 5 | Выходное напряжение: 5 В |
Особенности
- Активное ограничение пускового тока по входу переменного тока.
- Выбор диапазона входного напряжения переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором на шарикоподшипнике постоянного тока.
- Встроенная функция дистанционного контроля по обратной связи.
- Светодиодная индикация включения.
- Одобрение UL.
- Классическая промышленная конструкция для монтажа в составе оборудования.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 75 А |
| Диапазон тока | 0 ~ 75 А |
| Номинальная мощность | 375 Вт |
| Диапазон регулировки выходного напряжения | 4,5 ~ 5,5 В |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 1500 мс, 50 мс при 230 В AC |
| Время удержания | 12 мс при 115 В AC; 16 мс при 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, выбирается переключателем |
| Диапазон входного постоянного напряжения | 254 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 78% |
| Входной ток тип. | 6 А при 230 В AC |
| Пусковой ток тип. | 55 А при 230 В AC |
| Ток утечки | < 2,5 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Перегрев | Выходное напряжение отключается, восстановление автоматически после снижения температуры |
| Тип защиты при перегрузке и перенапряжении | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (см. кривую дерейтингa) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, EAC TP TC 004, BSMI CNS14336-1; проектирование согласно BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 1557,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 224,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 225 × 124 × 50 мм (Д × Ш × В) |
| Масса | 1,25 кг |
| Упаковка | 12 шт. / 16 кг / 1 куб. фут |
Подключение
| Назначение вывода | Обозначение |
| Вход AC | L, N |
| Защитное заземление | FG |
| Выход постоянного тока | +V, -V |
| Удалённая обратная связь | +S, -S |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Дерейтинг по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
5. Данный источник питания не соответствует требованиям к гармоническим составляющим тока, изложенным в BS EN/EN61000-3-2. Не использовать данное изделие при условиях: a) если конечное устройство применяется в Европейском союзе; b) если конечное устройство подключено к общественной сети с номинальным напряжением 220 В AC или выше; c) если источник питания установлен в конечных устройствах с средней или непрерывной входной мощностью более 75 Вт либо относится к части системы освещения.
Исключение: источники питания, применяемые в конечных устройствах следующих типов, не обязаны соответствовать BS EN/EN61000-3-2: a) профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; b) симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
Дополнительные данные по серии
| Параметр | Значение |
| Частота преобразования | 100 кГц |
| Охлаждение | Принудительное воздушное, встроенный вентилятор постоянного тока |
| Тип монтажа | Встраиваемое исполнение для установки в оборудование |
