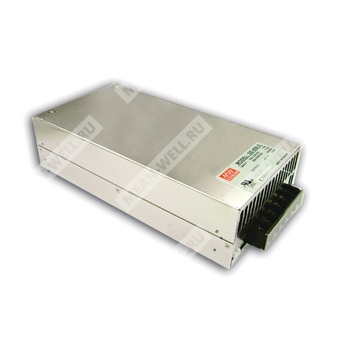

SE-600-12 - импульсный источник питания постоянного тока 12 В, 50 А, 600 Вт для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| SE | Серия импульсных источников питания Mean Well |
| 600 | Номинальная мощность 600 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Общее описание
SE-600-12 — это одновыходной источник питания серии SE-600 с номинальным выходным напряжением 12 В и током до 50 А. Изделие предназначено для преобразования сетевого переменного напряжения в стабилизированное низковольтное постоянное напряжение для питания промышленной электроники, автоматизации, телекоммуникационного и иного оборудования, требующего высокой удельной мощности и принудительного воздушного охлаждения.
Модель относится к источникам питания открытого исполнения с активным ограничением пускового тока, переключаемым диапазоном входного напряжения и встроенными защитами от короткого замыкания, перегрузки, перенапряжения и перегрева. Для отведения тепла используется встроенный вентилятор постоянного тока.
Основные особенности
- Одноканальный источник питания постоянного тока.
- Номинальная выходная мощность 600 Вт.
- Выход 12 В с регулировкой напряжения.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Активное ограничение пускового тока по входу переменного тока.
- Переключаемый диапазон входного напряжения.
- Встроенная функция дистанционного контроля по линии обратной связи.
- Высокая удельная мощность 4,9 Вт/дюйм³.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Конструкция для промышленного применения.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 50 А |
| Диапазон выходного тока | 0 ~ 50 А |
| Номинальная выходная мощность | 600 Вт |
| Пульсации и шум | 150 мВп-п |
| Диапазон регулировки выходного напряжения | 10 ~ 13,5 В |
| Точность установки выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±0,5% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, переключение выключателем; 254 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 83% |
| Потребляемый ток, тип., 115 В перем. тока | 12 А |
| Потребляемый ток, тип., 230 В перем. тока | 7,5 А |
| Пусковой ток, тип., 115 В перем. тока | 30 А |
| Пусковой ток, тип., 230 В перем. тока | 60 А |
| Время запуска, нарастания | 1000 мс, 50 мс при 230 В перем. тока; 1000 мс, 50 мс при 115 В перем. тока, при полной нагрузке |
| Время удержания | 20 мс при 230 В перем. тока; 16 мс при 115 В перем. тока, при полной нагрузке |
| Ток утечки | < 2,0 мА / 240 В перем. тока |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 85 ℃ ±5 ℃, срабатывание по радиатору силового транзистора |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, UL60950-1, UL62368-1, EAC TP TC 004, BSMI CNS14336-1, KC K60950-1 (только для 12 В и 24 В), IS13252 (Part1) / IEC60950-1 (кроме 48 В); проектирование согласно BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока |
Механические параметры
| Параметр | Значение |
| Габариты | 247 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,1 кг |
| Упаковка | 6 шт.; 13,4 кг; 1,03 CUFT |
| Номер корпуса | 926A |
Надежность
| Параметр | Значение |
| MTBF по Telcordia TR/SR-332 (Bellcore) | 1529,1 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 ℃) | 204,2 тыс. ч, минимум |
Подключение и конструкция
Источник питания предусматривает клеммное подключение входа переменного тока, выходных цепей постоянного тока и разъём дистанционного контроля. Для подключения предусмотрены следующие цепи:
| Назначение | Контакты | Подключение |
| Вход переменного тока | 1 | AC/L |
| Вход переменного тока | 2 | AC/N |
| Заземление | 3 | FG |
| Выход постоянного тока | 1 ~ 3 | +V |
| Выход постоянного тока | 4 ~ 6 | -V |
| Разъём дистанционного контроля | 1 | +S |
| Разъём дистанционного контроля | 2 | -S |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Температурное снижение допустимой нагрузки составляет 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания не соответствует требованиям по гармоническим токам, установленным BS EN/EN61000-3-2. Не применять изделие при условиях, указанных в документе для соответствующих типов конечного оборудования и исключений.
Дополнительные сведения
- Встроенное активное ограничение пускового тока по входу переменного тока.
- Переключение диапазона входного напряжения осуществляется выключателем.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенная функция дистанционного контроля.
- Высокая плотность мощности.
