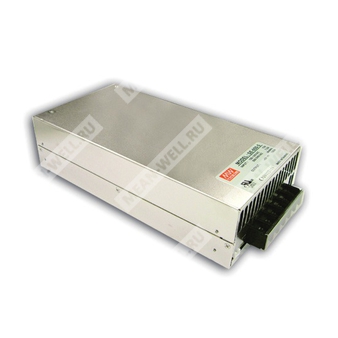

SE-600-15 - импульсный источник питания 600 Вт, 15 В 40 А с защитами и встроенным вентилятором.
Назначение: одноканальный источник питания переменного/постоянного входа с выходом 15 В для промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Смысл |
| SE | SE | Серия источников питания Mean Well SE |
| 600 | 600 | Номинальная мощность 600 Вт |
| 15 | 15 | Выходное напряжение 15 В |
Краткое описание
SE-600-15 — это источник питания серии SE-600 с одним выходом, рассчитанный на номинальное выходное напряжение 15 В и ток до 40 А. Устройство предназначено для питания нагрузок промышленной электроники, систем автоматизации и силовых узлов, требующих стабилизированного постоянного напряжения. Модель выполнена с принудительным воздушным охлаждением встроенным вентилятором, имеет встроенную функцию дистанционного контроля и набор защит от короткого замыкания, перегрузки, перенапряжения и перегрева.
Секция выходных параметров
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 40 А |
| Диапазон тока | 0 ... 40 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум, максимальное значение | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5 ... 16,5 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Установление, время нарастания | 1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Секция входных параметров
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 132 В AC / 180 ... 264 В AC, выбор переключателем; 254 ... 370 В DC |
| Диапазон частоты | 47 ... 63 Гц |
| Коэффициент полезного действия, типовое значение | 84% |
| Пусковой ток, типовое значение | 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | <2,0 мА / 240 В AC |
| Входной ток, типовое значение | 7,5 А при 230 В AC |
| Входной ток, типовое значение при 115 В AC | 12 А |
Секция защит
| Параметр | Значение |
| Перегрузка | 105 ... 125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 13,8 ... 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 85 ±5 °C, срабатывание по радиатору силового транзистора |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Секция эксплуатации и среды
| Параметр | Значение |
| Рабочая температура | -20 ... +60 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Секция безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, UL60950-1, UL62368-1, EAC TP TC 004, BSMI CNS14336-1, KC K60950-1 (только для 12 В и 24 В), IS13252(Part1)/IEC60950-1 (кроме 48 В), проектирование по BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
Секция механики
| Параметр | Значение |
| Габариты | 247 × 127 × 63,5 мм |
| Масса | 2,1 кг |
| Упаковка | 6 шт. / 13,4 кг / 1,03 куб. фута |
| MTBF | 1529,1 тыс. ч минимум, Telcordia TR/SR-332 (Bellcore); 204,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Выводимые в серии параметры для других исполнений
| Модель | Выходное напряжение | Номинальный ток | Диапазон тока | Номинальная мощность | Пульсации и шум | Диапазон подстройки | Стабилизация по сети | Стабилизация по нагрузке |
| SE-600-5 | 5 В | 100 А | 0 ... 100 А | 500 Вт | 150 мВ п-п | 4,75 ... 5,5 В | ±2,0% | ±0,5% |
| SE-600-12 | 12 В | 50 А | 0 ... 50 А | 600 Вт | 150 мВ п-п | 10 ... 13,5 В | ±1,0% | ±0,5% |
| SE-600-15 | 15 В | 40 А | 0 ... 40 А | 600 Вт | 150 мВ п-п | 13,5 ... 16,5 В | ±1,0% | ±0,5% |
| SE-600-24 | 24 В | 25 А | 0 ... 25 А | 600 Вт | 150 мВ п-п | 22 ... 26,4 В | ±1,0% | ±0,5% |
| SE-600-27 | 27 В | 22,2 А | 0 ... 22,2 А | 599,4 Вт | 150 мВ п-п | 24 ... 30 В | ±1,0% | ±0,5% |
| SE-600-36 | 36 В | 16,6 А | 0 ... 16,6 А | 597,6 Вт | 200 мВ п-п | 32 ... 40 В | ±1,0% | ±0,5% |
| SE-600-48 | 48 В | 12,5 А | 0 ... 12,5 А | 600 Вт | 200 мВ п-п | 43 ... 56 В | ±1,0% | ±0,5% |
Особенности
- Активное ограничение пускового тока по входу переменного тока.
- Диапазон входного напряжения выбирается переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Высокая удельная мощность 4,9 Вт/дюйм³.
- Встроенная функция дистанционного контроля.
- Одобрение UL.
- Низкая стоимость.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- При высоте эксплуатации более 2000 м применяется снижение допустимой температуры окружающей среды 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания не соответствует требованиям по гармоническим токам BS EN/EN61000-3-2.
Интерфейсы и подключения: входной клеммник AC: 1 — AC/L, 2 — AC/N, 3 — FG; выходной клеммник DC: 1–3 — +V, 4–6 — -V; разъём дистанционного контроля RS (CN4): 1 — +S, 2 — -S.
Частота преобразования: 68 кГц.
