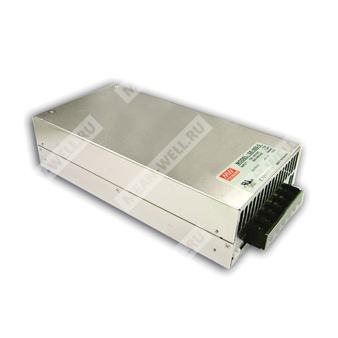

SE-600-24 - импульсный источник питания 24 В постоянного тока для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SE | Серия импульсных источников питания Mean Well SE |
| 600 | Номинальная мощность 600 Вт |
| 24 | Выходное номинальное напряжение 24 В |
Назначение и особенности
SE-600-24 представляет собой одно выходной импульсный источник питания переменного тока с выходом 24 В постоянного тока, рассчитанный на промышленное применение. Модель предназначена для питания нагрузки с номинальным током до 25 А и поддерживает суммарную мощность до 600 Вт.
- Активное ограничение пускового тока по входу переменного тока.
- Диапазон входного напряжения выбирается переключателем.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Высокая удельная мощность.
- Встроенная функция дистанционной обратной связи.
- Одобрение UL.
- Низкая стоимость.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 25 А |
| Диапазон тока | 0 ~ 25 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 22 ~ 26,4 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC и полной нагрузке; 1000 мс, 50 мс при 115 В AC и полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, выбирается переключателем; 254 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Типичное КПД | 87% |
| Типичный входной ток | 7,5 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | < 2,0 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Срабатывание при перегрузке | Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 31 ~ 36,5 В |
| Срабатывание при перенапряжении | Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 85 ℃ ±5 ℃, датчик TSW1 на радиаторе силового транзистора |
| Срабатывание при перегреве | Тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Требования безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, UL60950-1, UL62368-1, EAC TP TC 004, BSMI CNS14336-1, KC K60950-1 (только для 12 В и 24 В), IS13252(Part1)/IEC60950-1 (кроме 48 В), проектирование по BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20 ~ +60 ℃, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | −40 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 1529,1 тыс. ч, Telcordia TR/SR-332 (Bellcore); 204,2 тыс. ч, MIL-HDBK-217F (25 ℃) |
Габаритные и упаковочные данные
| Параметр | Значение |
| Габариты | 247 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,1 кг |
| Упаковка | 6 шт. / 13,4 кг / 1,03 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Снижение допустимой температуры окружающей среды составляет 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Данный источник питания не соответствует требованиям по гармоническому току, изложенным в BS EN/EN61000-3-2. Не использовать его в следующих случаях:
а) если конечное устройство применяется в Европейском союзе;
б) если конечное устройство подключено к сети общего назначения с номинальным напряжением 220 В AC или выше;
в) если источник питания:
- установлен в конечных устройствах со средней или непрерывной входной мощностью более 75 Вт, или
- входит в состав системы освещения.
- Исключение: источники питания, используемые в следующих конечных устройствах, не обязаны соответствовать BS EN/EN61000-3-2:
а) профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт;
б) симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
Подключение и конструкция
| Параметр | Значение |
| Охлаждение | Принудительное воздушное охлаждение встроенным вентилятором постоянного тока |
| Входные клеммы AC | 1: AC/L; 2: AC/N; 3: FG |
| Выходные клеммы DC | 1~3: +V; 4~6: −V |
| Разъем дистанционной обратной связи RS (CN4) | 1: +S; 2: −S |
| Интерфейсный разъем | JST XHP или эквивалент; ответная часть JST SXH-001T или эквивалент |
Дополнительные сведения
Серия SE-600 относится к одно выходным источникам питания мощностью 600 Вт. Для модели SE-600-24 в таблице характеристик указан типичный КПД 87%, выходное напряжение 24 В и номинальный ток 25 А. В конструкции предусмотрены цепи EMI-фильтрации, выпрямления, преобразования, обратной связи и защиты по OLP, OVP и OTP.
