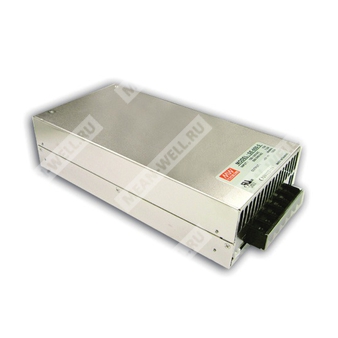

SE-600-27 - импульсный источник питания 600 Вт с выходом 27 В для промышленного применения.
Расшифровка партномера
| Позиция | Значение |
| SE | Серия источников питания Mean Well SE |
| 600 | Номинальная мощность 600 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Назначение и особенности
SE-600-27 — одновыходной импульсный источник питания с выходным напряжением 27 В, предназначенный для питания промышленной электроники, автоматики, оборудования управления и иных нагрузок постоянного тока.
- Активное ограничение пускового тока по входу переменного тока.
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенная функция дистанционного контроля по линии обратной связи.
- Высокая удельная мощность: 4,9 Вт/дюйм³.
- Допуск к применению в соответствии с рядом международных стандартов безопасности.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Номинальный выходной ток | 22,2 А |
| Диапазон тока | 0 ~ 22,2 А |
| Номинальная мощность | 599,4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 24 ~ 30 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс / 230 ВAC; 1000 мс, 50 мс / 115 ВAC при полной нагрузке |
| Время удержания | 20 мс / 230 ВAC; 16 мс / 115 ВAC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 ВAC / 180 ~ 264 ВAC, выбирается переключателем; 254 ~ 370 ВDC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовое | 87% |
| Потребляемый ток, типовой | 12 А / 115 ВAC; 7,5 А / 230 ВAC |
| Пусковой ток, типовой | 30 А / 115 ВAC; 60 А / 230 ВAC |
| Ток утечки | < 2,0 мА / 240 ВAC |
Защита
| Функция | Уставка / режим работы |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 31 ~ 36,5 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 85 ℃ ± 5 ℃, срабатывание по радиатору силового транзистора; тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВAC; I/P-FG: 1,5 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC |
| Стандарты безопасности | CB IEC62368-1, UL60950-1, UL62368-1, EAC TP TC 004, BSMI CNS14336-1, KC K60950-1, IS13252(Part1)/IEC60950-1; проектирование по BS EN/EN62368-1 |
Надежность и прочие параметры
| Параметр | Значение |
| MTBF | 1529,1 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 204,2 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габариты | 247 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,1 кг |
| Упаковка | 6 шт.; 13,4 кг; 1,03 CUFT |
Механическое исполнение
Корпус выполнен в габаритах 247 × 127 × 63,5 мм. Применяется принудительный воздушный поток от встроенного вентилятора. Указано монтажное исполнение с крепежными отверстиями M3, длина винта L=4.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- Снижение допустимой нагрузки по температуре окружающей среды составляет 3,5 ℃/1000 м для безвентиляторных моделей и 5 ℃/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания не соответствует требованиям по гармоническому току, изложенным в BS EN/EN61000-3-2.
Подключение
| Назначение | Контакты |
| Вход переменного тока | 1 — AC/L; 2 — AC/N; 3 — FG |
| Выход постоянного тока | 1~3 — +V; 4~6 — -V |
| Разъем дистанционного контроля | 1 — +S; 2 — -S |
