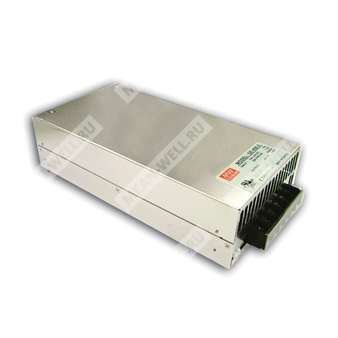

SE-600-36 - импульсный источник питания 36 В, 16,6 А, 600 Вт для промышленного оборудования.
SE-600-36 — одно выходной AC/DC источник питания серии SE-600 с принудительным воздушным охлаждением, предназначенный для питания нагрузок постоянного тока 36 В в промышленной аппаратуре, автоматике и электронных системах.
Расшифровка обозначения
| Элемент обозначения |
Расшифровка |
| SE |
Серия источников питания Mean Well SE |
| 600 |
Номинальная мощность 600 Вт |
| 36 |
Выходное номинальное напряжение 36 В |
Основные особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Активное ограничение пускового тока по входу переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Высокая удельная мощность: 4,9 Вт/дюйм³.
- Встроенная функция дистанционного измерения напряжения.
- Одобрение UL.
- Низкая стоимость.
- 2 года гарантии.
Выход
| Параметр |
Значение |
| Выходное напряжение |
36 В |
| Номинальный ток |
16,6 А |
| Диапазон тока |
0 ~ 16,6 А |
| Номинальная мощность |
597,6 Вт |
| Пульсации и шум |
200 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
32 ~ 40 В |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±0,5% |
| Допуск установки, пуск, нестабильность по сети и нагрузке |
±1,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 132 В AC / 180 ~ 264 В AC, выбор переключателем; 254 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Типовой КПД |
87% |
| Типовой входной ток |
7,5 А при 230 В AC; 12 А при 115 В AC |
| Типовой пусковой ток |
60 А при 230 В AC; 30 А при 115 В AC |
| Ток утечки |
< 2,0 мА при 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 125% от номинальной выходной мощности |
| Способ защиты от перегрузки |
Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перенапряжение |
42 ~ 50 В |
| Способ защиты от перенапряжения |
Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев |
85 ±5 °C, датчик TSW1 на радиаторе силового транзистора |
| Способ защиты от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,05%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
Надежность
| Параметр |
Значение |
| MTBF |
1529,1 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 204,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Стандарты безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, UL60950-1, UL62368-1, EAC TP TC 004, BSMI CNS14336-1, KC K60950-1, IS13252(Part1)/IEC60950-1, проектирование по BS EN/EN62368-1 |
Механические параметры
| Параметр |
Значение |
| Габариты |
247 × 127 × 63,5 мм (Д × Ш × В) |
| Масса |
2,1 кг |
| Упаковка |
6 шт.; 13,4 кг; 1,03 CUFT |
Подключение
| Разъем / клемма |
Назначение |
| Входные клеммы AC |
1: AC/L, 2: AC/N, 3: FG |
| Выходные клеммы DC |
1~3: +V, 4~6: -V |
| Разъем дистанционного измерения CN4 |
1: +S, 2: -S |
Функциональные сведения
Источник питания выполнен по схеме с импульсным преобразованием, выпрямителями и фильтрами на входе и выходе, системой управления PWM, цепями защиты от перегрузки, перегрева и перенапряжения. Частота преобразования — 68 кГц. Охлаждение осуществляется принудительным потоком воздуха от встроенного DC-вентилятора.
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, заканчивающейся параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Снижение допустимой нагрузки по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Данный источник питания не соответствует требованиям по гармоническому току, изложенным в BS EN/EN61000-3-2.
- Не использовать данный источник питания при следующих условиях: если конечные устройства эксплуатируются в Европейском союзе и подключены к сети 220 В AC или выше с номинальным напряжением, а также если источник питания установлен в конечные устройства с средней или непрерывной потребляемой мощностью более 75 Вт либо относится к части системы освещения.
- Исключение: источники питания, применяемые в профессиональном оборудовании с суммарной номинальной входной мощностью более 1000 Вт, а также в симметрично управляемых нагревательных элементах с номинальной мощностью не более 200 Вт, не обязаны удовлетворять BS EN/EN61000-3-2.
Краткие сведения о серии
Серия SE-600 представляет собой одно выходные источники питания 600 Вт с переключаемым диапазоном сетевого входа, встроенной защитой, высокой удельной мощностью и промышленным исполнением для систем автоматизации, связи, измерительной и силовой электроники.
