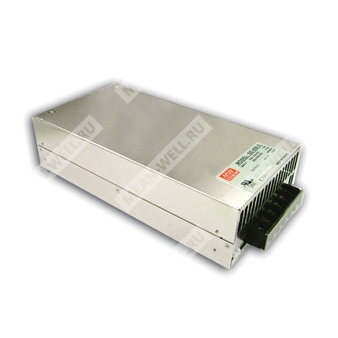

SE-600-48 - импульсный источник питания 48 В для промышленной аппаратуры.
SE-600-48 — одноканальный AC/DC источник питания серии SE-600 с выходным напряжением 48 В, номинальным током 12,5 А и выходной мощностью 600 Вт. Предназначен для питания промышленной электроники, автоматизированных систем, телекоммуникационного и иного оборудования, требующего стабилизированного постоянного напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
| SE | Серия источников питания Mean Well SE |
| 600 | Номинальная мощность 600 Вт |
| 48 | Выходное напряжение 48 В |
Ключевые особенности
- Активное ограничение пускового тока на входе переменного тока.
- Диапазон входного напряжения выбирается переключателем.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Высокая удельная мощность: 4,9 Вт/дюйм³.
- Одобрение UL.
- Низкая стоимость.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 12,5 А |
| Диапазон тока | 0 ~ 12,5 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум, максимум | 200 мВп-п |
| Диапазон регулировки выходного напряжения | 43 ~ 56 В |
| Точность установки | ±0,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, выбор переключателем; 254 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 88% |
| Потребляемый ток, тип. | 12 А при 115 В переменного тока; 7,5 А при 230 В переменного тока |
| Пусковой ток, тип. | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Ток утечки | < 2,0 мА при 240 В переменного тока |
Динамические характеристики
| Параметр | Значение |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В переменного тока, 1000 мс, 50 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока; 16 мс при 115 В переменного тока при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности; тип защиты: отключение выходного напряжения, повторное включение для восстановления |
| Перенапряжение | 57,6 ~ 67,2 В; тип защиты: отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | 85 ±5 °C, датчик TSW1 на радиаторе силового транзистора; тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, UL60950-1, UL62368-1, EAC TP TC 004, BSMI CNS14336-1, KC K60950-1, IS13252(Part1)/IEC60950-1; проектирование по BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 1529,1 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 204,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Габаритные размеры | 247 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,1 кг |
| Упаковка | 6 шт.; 13,4 кг; 1,03 CUFT |
| Номер корпуса | Case No. 926A |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Коррекция параметров по высоте над уровнем моря: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Источник питания не соответствует требованиям по гармоническому току BS EN/EN61000-3-2. Не применять его в следующих условиях: если устройство используется в Европейском союзе, подключено к сети с номинальным напряжением 220 В и выше, а также если источник питания:
- установлен в оконечном устройстве с суммарной входной мощностью более 75 Вт, или
- является частью системы освещения.
- Исключение: источник питания, используемый в оконечных устройствах профессионального назначения с суммарной входной мощностью более 1000 Вт, либо в симметрично управляемых нагревательных элементах с номинальной мощностью не более 200 Вт, не обязан соответствовать BS EN/EN61000-3-2.
