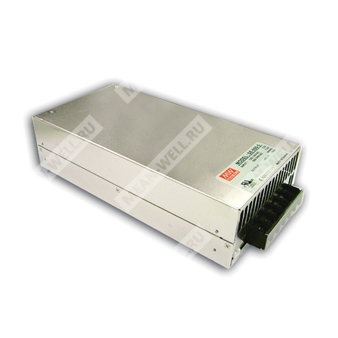

SE-600-5 - импульсный источник питания открытого исполнения на 5 В, 100 А, 500 Вт для промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| SE | Серия источников питания Mean Well SE |
| 600 | Номинальная мощность серии: 600 Вт |
| 5 | Выходное напряжение: 5 В |
Краткое описание
SE-600-5 — одноканальный источник питания постоянного тока мощностью 500 Вт с выходом 5 В, рассчитанный на ток до 100 А. Модель относится к серии SE-600, имеет принудительное воздушное охлаждение встроенным вентилятором, широкий диапазон входного напряжения и встроенные виды защит для промышленного применения.
Основные особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Ограничение пускового тока на входе переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Высокая удельная мощность: 4,9 Вт/дюйм³.
- Встроенная функция дистанционного измерения по схеме remote sense.
- Одобрение UL.
- Низкая стоимость.
Назначение
Источник питания предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное низковольтное выходное напряжение 5 В постоянного тока для систем промышленной автоматики, электроники и силовых нагрузок, требующих большого тока.
Параметры выхода
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 100 А |
| Диапазон выходного тока | 0 ~ 100 А |
| Номинальная мощность | 500 Вт |
| Диапазон регулировки выходного напряжения | 4,75 ~ 5,5 В |
| Нестабильность по линии | ±2,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В переменного тока; 1000 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
Параметры входа
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, выбор переключателем; 254 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 78% |
| Потребляемый ток переменного тока, тип. | 12 А при 115 В переменного тока; 7,5 А при 230 В переменного тока |
| Пусковой ток, тип. | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Ток утечки | <2,0 мА при 240 В переменного тока |
Защиты
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Уровни срабатывания защиты от перенапряжения | 5,75 ~ 6,3 В; 13,8 ~ 16,2 В; 18 ~ 21 В; 27,6 ~ 32,4 В; 31 ~ 36,5 В; 57,6 ~ 67,2 В |
| Тип защиты от перегрузки и перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Защита от перегрева | 85 ℃ ±5 ℃, датчик TSW1 на радиаторе силового транзистора |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Рабочая температура | -20 ~ +60 ℃, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения | -40 ~ +85 ℃, 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,05%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Требования по безопасности и ЭМС
| Стандарты безопасности | CB IEC62368-1, UL60950-1, UL62368-1, EAC TP TC 004, BSMI CNS14336-1, KC K60950-1 (только для 12 В, 24 В), IS13252(Part1)/IEC60950-1 (кроме 48 В), конструкция по BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока |
Наработка на отказ, габариты и упаковка
| MTBF | 1529,1 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 204,2 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габаритные размеры | 247 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,1 кг |
| Упаковка | 6 шт.; 13,4 кг; 1,03 куб. фута |
Примечания
| 1 | Все параметры, специально не оговоренные, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃. |
| 2 | Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке. |
| 4 | Снижение допустимой температуры окружающей среды составляет 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
| 5 | Источник питания не соответствует требованиям по гармоническому току, изложенным в BS EN/EN61000-3-2. Не использовать в перечисленных в документе условиях применения. |
Механические данные
Корпус выполнен в типоразмере Case No. 926A. Подключение осуществляется через клеммные группы входа переменного тока, выхода постоянного тока и разъём дистанционного измерения RS. Направление воздушного потока указано в документации и должно учитываться при монтаже.
Подключение
| Входной клеммник | 1: AC/L, 2: AC/N, 3: FG |
| Выходной клеммник | 1~3: +V, 4~6: -V |
| Разъём RS (CN4) | 1: +S, 2: -S |
Дополнительные сведения
Частота преобразования: 68 кГц. Охлаждение: принудительное, встроенным вентилятором постоянного тока. В устройстве реализованы схемы защиты и контроля: EMI-фильтр, выпрямители и фильтр, силовой преобразователь, схема обнаружения, PWM-управление, O.T.P., O.L.P. и O.V.P.
Серия
SE-600-5 относится к семейству одноoutputных источников питания серии SE-600 с вариантами выходного напряжения 12 В, 15 В, 24 В, 27 В, 36 В, 48 В и 5 В.
