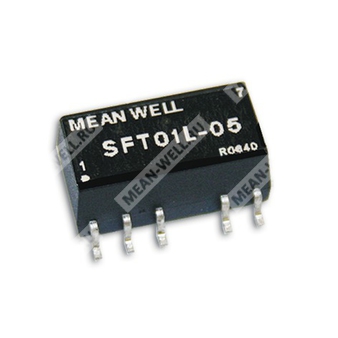

SFT01L-05 — 1-ваттный неизолированный DC-DC преобразователь с одним выходом 5 В для промышленной электроники и встраиваемых систем.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
|---|
| SFT01 | SFT01 | Серия 1-ваттных неизолированных DC-DC преобразователей с одним выходом |
| L | L | Исполнение с входным диапазоном 4,5–5,5 В |
| 05 | 05 | Выходное напряжение 5 В |
Назначение и особенности
Компонент SFT01L-05 представляет собой компактный неизолированный преобразователь постоянного тока с одним стабилизированным выходом 5 В и мощностью 1 Вт. Изделие предназначено для применения в компактных электронных узлах, где требуется преобразование низковольтного питания при малых габаритах, высокой надежности и минимальном тепловыделении.
- Изоляция входа и выхода: 3000 В DC.
- Внутренняя SMD-технология изготовления.
- Защита от короткого замыкания.
- Непроводящий пластиковый корпус.
- Охлаждение за счет свободной конвекции воздуха.
- Исполнение в SMD-корпусе.
- 100% испытание на прогрев под полной нагрузкой.
- Низкая стоимость при высокой надежности.
- Соответствие требованиям UL / CUL.
Основные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 0…200 мА |
| КПД | 70% |
| Номинальная выходная мощность | 1 Вт |
| Диапазон входного напряжения | 4,5…5,5 В |
| Номинальное входное напряжение | 5 В |
| Частота переключения, тип. | 100 кГц |
| Пульсации и шум, макс. | 100 мВ пик-пик |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Допуск выходного напряжения | ±8,0% |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 4,5…5,5 В |
| Номинальное входное напряжение | 5 В |
| Потребляемый ток при полной нагрузке | 264 мА |
| Потребляемый ток без нагрузки | 30 мА |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 0…200 мА |
| КПД | 70% |
| Номинальная выходная мощность | 1 Вт |
| Пульсации и шум, макс. | 100 мВ пик-пик |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Допуск выходного напряжения | ±8,0% |
Защита
| Параметр | Значение |
|---|
| Защита от перегрузки | Моментальная |
| Тип защиты от перегрузки | Разрушение |
| Защита от короткого замыкания | Моментальная |
| Тип защиты от короткого замыкания | Разрушение |
| Рекомендуемая защита | Предохранитель |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+105 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение вход-выход | 3 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, CSA C22.2 |
Надежность и конструктив
| Параметр | Значение |
|---|
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 15,24 × 7,5 × 6,5 мм |
| Габариты в дюймах | 0,6 × 0,295 × 0,24 |
| Масса | 1,7 г |
Механические данные
| Параметр | Значение |
|---|
| Исполнение | SMD-корпус |
| Установочные размеры | См. механический чертеж в документе |
| Допуск на секцию выводов | 0,1 мм |
| Общий допуск | 0,25 мм |
| Единицы размеров | мм (дюйм) |
Выводы
| Номер вывода | Назначение |
|---|
| 1 | −Vin |
| 2 | +Vin |
| 3 | Не подключать |
| 5 | −Vout |
| 6 | Не подключать |
| 7 | Не подключать |
| 8 | +Vout |
| 10 | Не подключать |
| 11 | Не подключать |
| 12 | Не подключать |
Параметры пайки оплавлением
| Параметр | Значение |
|---|
| Пиковая температура | 260 °C |
| Максимальное время при пике | 10 с |
| Максимальное время выше 220 °C | 90 с |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, с подключенным керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
- Регулирование по линии измеряется от низкой до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- NC: не подключать к другим выводам.
