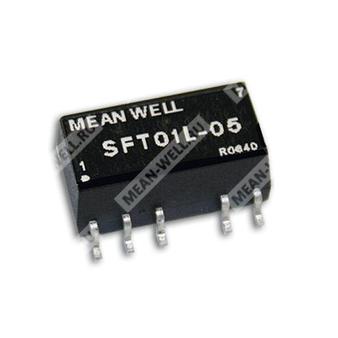

SFT01M-05 - неизолированный DC-DC преобразователь 5 В, 1 Вт для питания электронных узлов.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SFT01 | Серия SFT01, преобразователь постоянного тока мощностью 1 Вт |
| M | Исполнение с входным напряжением 5 В или 12 В в зависимости от конкретной модификации серии; для данного изделия — версия на 5 В |
| 05 | Выходное напряжение 5 В |
Назначение. Модуль SFT01M-05 предназначен для преобразования постоянного напряжения питания в стабилизированное выходное напряжение 5 В при мощности до 1 Вт. Изделие относится к серии SFT01, выполнено в компактном корпусе для поверхностного монтажа и ориентировано на применение в промышленной и аппаратной электронике, где требуется малогабаритный источник питания с гальванической развязкой и умеренным уровнем пульсаций.
Особенности
- Гальваническая развязка входа и выхода 3000 В DC.
- Встроенная технология поверхностного монтажа.
- Защита от короткого замыкания.
- Пластиковый корпус без проводящей поверхности.
- Охлаждение за счет естественной конвекции воздуха.
- 100% испытание на прогрев при полной нагрузке.
- Низкая стоимость при высокой надежности.
- Одобрение UL и CUL.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Диапазон выходного тока | 0…200 мА |
| КПД | 70% |
| Номинальная мощность | 1 Вт |
| Пульсации и шум, максимум | 100 мВ п-п |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Допуск по выходному напряжению | ±8,0% |
| Частота переключения, тип. | 100 кГц |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5…5,5 В |
| Номинальное входное напряжение | 5 В |
| Потребляемый ток при полной нагрузке | 264 мА |
| Потребляемый ток без нагрузки | 30 мА |
Защита
| Параметр | Значение |
| Перегрузка | Кратковременная |
| Тип защиты от перегрузки | Разрыв цепи |
| Короткое замыкание | Кратковременная |
| Тип защиты от короткого замыкания | Разрыв цепи |
| Рекомендуемая защита | Предохранитель |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2 G, 10 минут/цикл, период 60 минут по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3 кВ DC |
| Стандарты безопасности | UL60950-1, CSA C22.2 |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | Не менее 500 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габариты | 15,24 × 7,5 × 6,5 мм |
| Габариты в дюймах | 0,6 × 0,295 × 0,24 дюйма (Д × Ш × В) |
| Масса | 1,7 г |
Конфигурация выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | NC |
| 5 | -Vout |
| 6 | NC |
| 7 | NC |
| 8 | +Vout |
| 10 | NC |
| 11 | NC |
| 12 | NC |
Примечания
- Все параметры указаны при нормальных условиях испытаний: входное напряжение 5 В, 25 °C, 70 % RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц при использовании витой пары длиной 12 дюймов, зашунтированной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- NC: не подключать к другим выводам.
- Допуски выводов: 0,1 мм.
- Общие допуски: 0,25 мм.
