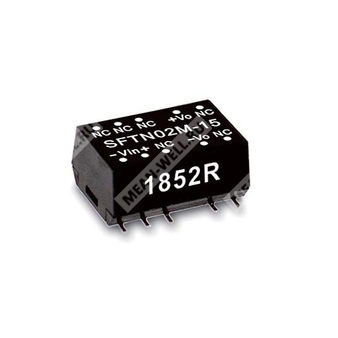

SFTN02L-05 — изолированный SMD DC-DC преобразователь на 5 В для встраиваемых промышленных систем.
Назначение: модульный изолированный DC-DC преобразователь с SMD-корпусом, предназначенный для формирования нестабилизированного выходного напряжения 5 В в электронных и промышленных системах.
Расшифровка партномера
| Обозначение | Расшифровка |
| SFTN02 | Серия SFTN02, изолированный SMD модульный DC-DC преобразователь мощностью 2 Вт |
| L | Входной диапазон 4,5–5,5 В пост. тока |
| 05 | Выходное напряжение 5 В пост. тока |
Краткое описание
SFTN02L-05 представляет собой 2-ваттный изолированный и нестабилизированный модульный DC-DC преобразователь в SMD-исполнении. Компонент выполнен по промышленному стандарту с высокой эффективностью до 78%, широким диапазоном рабочих температур и гальванической развязкой вход/выход 3 кВ DC. Модуль рассчитан на применение в системах промышленного управления, телекоммуникации, распределённой архитектуры питания, измерительной и сетевой аппаратуры.
Особенности
- SMD-корпус с промышленным стандартным расположением выводов
- Рабочий температурный диапазон: от -40 до +100 °C
- Соответствие BS EN/EN55032, излучаемые помехи, класс A, без дополнительных компонентов
- КПД до 78%
- Защита от короткого замыкания
- Изоляция вход/выход 3 кВ DC
- Низкая стоимость
- Опциональная поставка на ленте для автоматизированного монтажа
Применение
- Телекоммуникационные и дата-коммутационные системы
- Беспроводные сети
- Промышленные системы управления
- Контрольно-измерительная аппаратура
- Анализаторы
- Детекторы
- Коммутационные узлы передачи данных
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 4,5–5,5 В DC |
| Переходное перенапряжение, не более | 9 В DC, длительность 100 мс |
| Внутренний фильтр | Встроенный конденсатор |
| Рекомендуемая защита по входу | Предохранитель |
| Рекомендуемый предохранитель | 800 мА, медленного срабатывания |
| Входной ток холостого хода | 50 мА |
| Входной ток при полной нагрузке | 513 мА |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В DC |
| Диапазон выходного тока | 40–400 мА |
| Номинальная мощность | 2 Вт |
| Погрешность выходного напряжения | ±2,0% |
| Пульсации и шум | 75 мВ п-п |
| Нестабильность по линии | 1,2% при изменении входного напряжения на 1% |
| Нестабильность по нагрузке | ±8% |
| Частота переключения | 100 кГц |
| Потребляемая мощность внутренних потерь | 500 мВт |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Стандартная модель: не более 0,5 с |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +100 °C |
| Температура корпуса | до +105 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция воздуха |
| Температура хранения и влажность | от -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0–90 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–10 с, не более 240 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 3 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
ЭМС и устойчивость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| Электростатический разряд | Уровень 3, 8 кВ воздух, уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ на питание |
| Импульсные перенапряжения | Уровень 2, 0,5 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | Уровень 1, 1 А/м |
| Стандарты безопасности | EAC TP TC 020/2011 |
Надёжность и прочее
| Параметр | Значение |
| MTBF | 880 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
| Размеры | 15,24 × 10,9 × 7,1 мм |
| Размеры в дюймах | 0,6 × 0,43 × 0,28 |
Упаковка
| Вид упаковки | Количество | Масса/примечание |
| Стандартная упаковка в трубках | 32 шт. на трубку, 3840 шт. на картонную коробку | 1,2 г; 0,061 кг на трубку; 8,12 кг на коробку |
| Опциональная упаковка на ленте | 500 шт. на катушку, 2500 шт. на коробку | 1,2 г; 1,3 кг на коробку; 7,3 кг на коробку |
Примечания
- Все параметры указаны при номинальном входе: 5 В DC для версии L, 12 В DC для версии M, 24 В DC для версии N, номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельно включенного конденсатора 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от минимального до максимального значения входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для методики испытаний следует обращаться к рекомендациям по тестированию ЭМС для источников питания.
- При необходимости соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемое значение: 470 мкФ/100 В.
