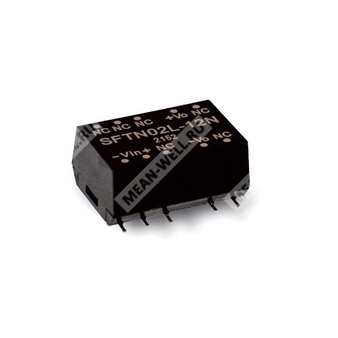

SFTN02L-05N - изолированный нерегулируемый SMD DC-DC преобразователь мощностью 2 Вт для промышленной электроники.
Расшифровка партномера
| Элемент | Расшифровка |
|---|
| SFTN02 |
Серия SFTN02, модульный изолированный DC-DC преобразователь в SMD-корпусе, мощность 2 Вт |
| L |
Входное напряжение 4,5–5,5 В постоянного тока |
| 05 |
Номинальное выходное напряжение 5 В |
| N |
Новая серия, нерегулируемый выход |
Краткое описание
SFTN02L-05N — это изолированный нерегулируемый модульный DC-DC преобразователь в SMD-исполнении, предназначенный для формирования стабилизированного по номиналу выхода 5 В при входе 4,5–5,5 В. Модуль относится к маломощным источникам вторичного питания, ориентирован на промышленную автоматику, телекоммуникационное и измерительное оборудование, а также на распределённые системы питания, где требуется гальваническая развязка, компактность и работа в широком температурном диапазоне.
Назначение
Компонент предназначен для преобразования входного напряжения постоянного тока в изолированное выходное напряжение 5 В с мощностью до 2 Вт. Конструктивно он выполнен в корпусе для поверхностного монтажа и применяется в аппаратуре с требованиями к электрической развязке между входом и выходом.
Особенности
- SMD-корпус с промышленным стандартным расположением выводов.
- Изоляция вход-выход 3 кВ DC.
- Высокий КПД: типовое значение 77%.
- Рабочий диапазон температуры окружающей среды: от -40 до +85 °C.
- Нерегулируемый выход 5 В.
- Компактные габариты и малая масса.
- Предназначен для работы с внешними компонентами фильтрации при требованиях EMC.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутаторы передачи данных.
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
4,5–5,5 В постоянного тока |
| Фильтр |
Встроенный конденсатор |
| Рекомендуемая защита |
Предохранитель |
| Рекомендуемый предохранитель |
800 мА, медленный, для моделей 5 В |
Параметры выхода
| Параметр | Значение |
|---|
| Номинальное выходное напряжение |
5 В |
| Номинальная мощность |
2 Вт |
| Допуск выходного напряжения |
±5,0% |
| Максимальные пульсации и шум |
150 мВ пик-пик |
| Регулирование по линии |
1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке |
±5% |
| Типовая частота переключения |
85 кГц |
| Допустимая ёмкостная нагрузка |
1500 мкФ |
| Выходной ток |
40–400 мА |
Параметры по току потребления
| Режим | Значение |
|---|
| Ток холостого хода |
50 мА |
| Ток при полной нагрузке |
513 мА |
Защита
| Параметр | Значение |
|---|
| Защита от короткого замыкания |
0,5 с максимум |
Параметры окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура |
от -40 до +85 °C |
| Температура корпуса |
до +90 °C максимум |
| Рабочая влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция воздуха |
| Температура хранения и влажность |
от -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C в диапазоне 0…90 °C |
| Вибрация |
10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–10 с, 240 °C максимум |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции |
3 кВ DC между входом и выходом |
| Сопротивление изоляции |
10 ГОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции |
115 пФ |
ЭМС
| Параметр | Стандарт / уровень |
|---|
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
| ESD |
BS EN/EN61000-4-2, ±8 кВ воздух, ±6 кВ контакт, критерий B |
| Быстрые переходные процессы / всплески |
BS EN/EN61000-4-4, 0,5 кВ линия-линия, критерий B |
| Импульсные помехи |
BS EN/EN61000-4-5, 1 кВ на питание, критерий B |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3, 3 В/м, критерий A |
| Устойчивость к наведённым помехам |
BS EN/EN61000-4-6, 3 В ср. кв., критерий A |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8, 1 А/м, критерий A |
| Класс по ЭМС с внешними компонентами |
Класс A/B |
Надёжность
| Параметр | Значение |
|---|
| MTBF |
886 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
Габариты и конструкция
| Параметр | Значение |
|---|
| Длина × ширина × высота |
15,24 × 10,9 × 9,1 мм |
| Длина × ширина × высота |
0,6 × 0,43 × 0,36 дюйма |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса |
1,6 г |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 |
-Vin |
| 2 |
+Vin |
| 5 |
-Vout |
| 8 |
+Vout |
| 3, 6, 7, 10, 11, 12 |
Не подключены |
Рекомендации по ЭМС-обвязке
| Модель | Класс A | Класс B |
|---|
| SFTN02L-xxN |
L1: 10 мкГн; C1: 4,7 мкФ |
L1: 22 мкГн; C1: 4,7 мкФ |
Дополнительно указан конденсатор 470 пФ / 4 кВ DC между цепями +Vin и +Vout в схеме рекомендаций по ЭМС.
Упаковка
| Параметр | Значение |
|---|
| Количество в трубке |
33 шт. |
| Масса одной трубки |
0,075 кг |
| Максимальное количество в картонной упаковке |
1584 шт. |
| Масса картонной упаковки |
4 кг |
| Размеры картонной упаковки |
545 × 145 × 155 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении: L: 5 В, M: 12 В, N: 24 В, номинальной нагрузке и температуре 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Испытания по ЭМС должны подтверждаться на конечном оборудовании.
- Для выполнения требований BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор; рекомендуемое значение — 470 пФ / 100 В.
