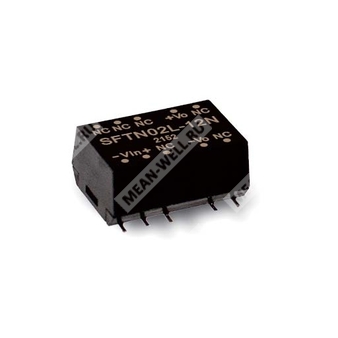

SFTN02L-12N — изолированный несимметричный DC-DC модуль на 2 Вт для преобразования 5 В в 12 В.
Расшифровка партномера
| Позиция в партномере | Обозначение | Значение |
| Серия | SFTN02 | Серия изолированных несимметричных DC-DC преобразователей SMD-типа, номинальная мощность 2 Вт |
| Класс входного напряжения | L | Вход 4,5–5,5 В |
| Выходное напряжение | 12 | Стабилизированное выходное напряжение 12 В |
| Исполнение серии | N | Новая серия |
Краткое назначение: модуль предназначен для гальванически развязанного преобразования низковольтного постоянного напряжения питания в 12 В для промышленной электроники, телекоммуникационного и измерительного оборудования.
Назначение и особенности
SFTN02L-12N представляет собой изолированный модульный DC-DC преобразователь в SMD-корпусе с несимметричным выходом. Изделие ориентировано на применение в системах промышленного управления, телекоммуникации, распределённой архитектуры питания, контрольно-измерительной аппаратуры и другой электроники, где требуется компактный преобразователь с гальванической развязкой и фиксированным выходным напряжением 12 В.
Модуль выполнен в малогабаритном корпусе для поверхностного монтажа, имеет промышленный температурный диапазон, внутренний входной фильтр на конденсаторе, встроенную защиту от короткого замыкания и рассчитан на работу в свободной воздушной конвекции.
Особенности
- SMD-корпус с отраслевым стандартным расположением выводов.
- Диапазон рабочей температуры от -40 до +85 °C.
- КПД до 82%.
- Изоляция вход/выход 3 кВ DC.
- Низкая стоимость.
- Компактное исполнение для автоматизированного монтажа.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационное оборудование передачи данных.
Электрические параметры
| Вход | |
| Диапазон входного напряжения | 4,5–5,5 В постоянного тока |
| Тип входного фильтра | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель обязателен к применению |
| Рекомендуемый предохранитель | 800 мА, медленного срабатывания |
| Внутренние потери мощности | 500 мВт |
| Выход | |
| Номинальное выходное напряжение | 12 В |
| Точность выходного напряжения | ±5,0% |
| Номинальная мощность | 2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Регулирование по линии | 1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±5% |
| Частота переключения | 85 кГц |
| Выходной ток | 33–167 мА |
| Ёмкость нагрузки | 330 мкФ |
| Защита | |
| Защита от короткого замыкания | 0,5 с максимум |
| Эксплуатационные условия | |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +90 °C максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная воздушная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…90 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–10 с, максимум 240 °C |
| Изоляция, ЭМС и надёжность | |
| Испытательное напряжение изоляции | Вход/выход 3 кВ DC |
| Сопротивление изоляции | 10 ГОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 115 пФ |
| MTBF | 886 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) |
| Помехоустойчивость ЭМС | ESD, EFT/Bursts, Surge, Radiated Susceptibility, Conducted, Magnetic Field |
| ESD | ±8 кВ воздушный разряд; ±6 кВ контактный разряд, критерий B |
| EFT/Bursts | 0,5 кВ линия-линия, критерий B |
| Surge | 1 кВ по питанию, критерий B |
| Radiated Susceptibility | 3 В/м, критерий A |
| Conducted | 3 В ср.кв., критерий A |
| Magnetic Field | 1 А/м, критерий A |
Габаритные размеры и конструкция
| Габариты | 15,24 × 10,9 × 9,1 мм |
| Габариты в дюймах | 0,6 × 0,43 × 0,36 дюйма |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 1,6 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 5 | -Vout |
| 8 | +Vout |
| 3, 6, 7, 10, 11, 12 | Не подключены |
Требования к внешним компонентам для ЭМС
| Модель | Класс A | Класс B |
| SFTN02L-xxN | L1: 10 мкГн; C1: 4,7 мкФ | L1: 22 мкГн; C1: 4,7 мкФ |
| SFTN02M-xxN | L1: 3,3 мкГн; C1: 2,2 мкФ | L1: 6,8 мкГн; C1: 2,2 мкФ |
| SFTN02N-xxN | L1: 10 мкГн; C1: 2,2 мкФ | L1: 47 мкГн; C1: 2,2 мкФ |
Упаковка
| Стандартная упаковка | Трубчатая упаковка |
| Количество в трубе | 33 шт. |
| Масса одной трубы | 0,075 кг |
| Максимум в одной коробке | 1584 шт. |
| Масса одной коробки | 4 кг |
| Размер коробки | L545 × W145 × H155 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении: 5 В для моделей L, 12 В для моделей M, 24 В для моделей N; номинальная нагрузка; температура окружающей среды 25 °C; влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и терминацией конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется при изменении входного напряжения от низкой линии до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Изделие должно быть перепроверено на соответствие директивам ЭМС после установки в конечное оборудование.
- Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемое значение конденсатора фильтра питания: 470 мкФ/100 В.
