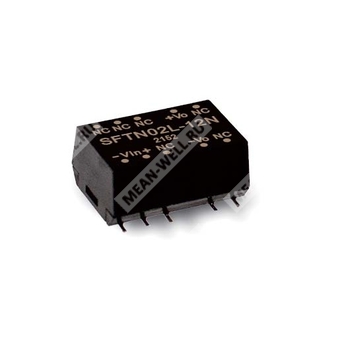

SFTN02L-15N - изолированный SMD DC-DC преобразователь 2 Вт с выходом 15 В для промышленной электроники.
Компактный модуль серии SFTN02-N представляет собой неизолированный по выходу, но гальванически изолированный DC-DC преобразователь в SMD-корпусе мощностью 2 Вт, предназначенный для питания узлов автоматики, связи, приборостроения и распределённых систем питания.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | SFTN02 | Серия SFTN02, мощность 2 Вт, SMD-исполнение |
| 2 | L | Входное напряжение: 4.5…5.5 В постоянного тока |
| 3 | 15 | Выходное напряжение: 15 В постоянного тока |
| 4 | N | Новая серия |
Назначение и особенности
Модуль SFTN02L-15N относится к классу компактных SMD DC-DC преобразователей с фиксированным выходным напряжением. Изделие ориентировано на применение в телекоммуникационном и промышленном оборудовании, где требуются гальваническая развязка, малые габариты, высокая плотность монтажа и работа от низковольтной шины 5 В.
- СMD-корпус с индустриально стандартным расположением выводов.
- Диапазон рабочих температур: от -40 до +85 °C.
- КПД до 84% для версии 15 В при входе 5 В.
- Гальваническая развязка вход/выход 3 кВ DC.
- Низкая стоимость и компактность для плотных компоновок.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Узлы коммутации данных.
Описание
SFTN02L-15N — это 2-ваттный изолированный модульный DC-DC преобразователь с SMD-монтажом. Изделие рассчитано на работу от входного напряжения 4.5…5.5 В и формирует стабилизированное выходное напряжение 15 В. По документу серия соответствует требованиям BS EN/EN55032 при использовании внешних компонентов, а также имеет уровень изоляции, достаточный для промышленного применения в системах управления и связи.
Электрические параметры
| Параметр | Значение |
| Номинальная выходная мощность | 2 Вт |
| Точность выходного напряжения | ±5.0% |
| Пульсации и шум | 150 мВ п-п |
| Регулирование по линии | 1.2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±5% |
| Частота переключения | 85 кГц |
| Внутренние потери мощности | 500 мВт |
| Время короткого замыкания | 0.5 с макс. |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4.5…5.5 В постоянного тока |
| Фильтр | Встроенный конденсатор |
| Рекомендуемая защита по входу | Предохранитель, медленного срабатывания, 800 мА |
| Потребляемый ток без нагрузки | 50 мА |
| Потребляемый ток при полной нагрузке | 494 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Диапазон выходного тока | 27…133 мА |
| Максимальная ёмкостная нагрузка | 330 мкФ |
| Просадка/пульсации | 150 мВ п-п |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | 0.5 с макс. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +90 °C макс. |
| Рабочая влажность | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0.03% / °C (0…90 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1.5 мм от корпуса, 1…10 с / 240 °C макс. |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ DC |
| Сопротивление изоляции | 10 ГОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 115 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) |
| Проводимые помехи | BS EN/EN55032 (CISPR32) |
| ESD | ±8 кВ по воздуху; ±6 кВ контакт, критерий B |
| Быстрые переходные процессы | 0.5 кВ линия-линия, критерий B |
| Импульсные перенапряжения | 1 кВ по питанию, критерий B |
| Устойчивость к излучаемым ВЧ полям | 3 В/м, критерий A |
| Устойчивость к проводимым помехам | 3 В rms, критерий A |
| Устойчивость к магнитному полю | 1 А/м, критерий A |
| Рекомендуемые внешние компоненты для класса A/B | См. схему ЭМС-согласования |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 886 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Материал корпуса | Чёрный непроводящий пластик, UL 94V-0 |
| Масса | 1.6 г |
Размеры
| Параметр | Значение |
| Габариты | 15.24 × 10.9 × 9.1 мм |
| Габариты в дюймах | 0.6 × 0.43 × 0.36 inch |
| Шаг выводов | 2.54 мм |
| Размер вывода | 0.50 × 0.30 мм |
Назначение выводов
| Номер вывода | Функция |
| 1 | -Vin |
| 2 | +Vin |
| 5 | -Vout |
| 8 | +Vout |
| 3, 6, 7, 10, 11, 12 | Не подключены |
Упаковка
| Параметр | Значение |
| Стандартная упаковка | 33 шт. в трубке, 48 трубок в коробке |
| Количество в трубке | 33 шт. |
| Габариты коробки | L545 × W145 × H155 мм |
| Масса одной трубки | 0.075 кг |
| Масса одной коробки | 4 кг |
| Максимальное количество в коробке | 1584 шт. |
Примечания
- Все параметры указаны при номинальном входном напряжении: 5 В для моделей L, 12 В для моделей M, 24 В для моделей N; при номинальной нагрузке; при температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12", оконеченной конденсаторами 0.1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Готовое изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для обеспечения соответствия требованиям ЭМС для модулей без внутреннего входного фильтра требуется внешний входной фильтр, если это необходимо для соответствия BS EN/EN61000-6-4, BS EN/EN61000-6-5.
- Рекомендуемая ёмкость входного фильтра: 470 мкФ / 100 В.
