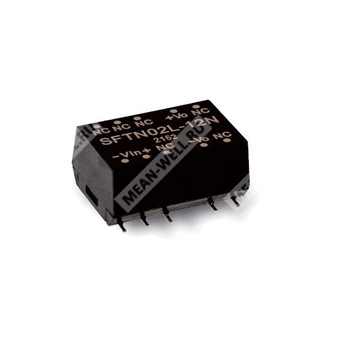

SFTN02M-05N — изолированный DC-DC преобразователь мощностью 2 Вт для стабилизированного питания 5 В от входа 12 В класса M.
Расшифровка партномера
| SFTN02 |
Серия SFTN02, модульный изолированный DC-DC преобразователь в SMD-корпусе |
| M |
Группа входного напряжения M: 10,8–13,2 В |
| 05 |
Выходное напряжение 5 В |
| N |
Новая серия |
Назначение
Компонент представляет собой маломощный изолированный модульный DC-DC преобразователь с неcтабилизированным выходом, предназначенный для формирования локального питания 5 В в системах промышленной автоматики, телекоммуникаций, измерительной и распределённой электронной аппаратуры. Модуль выполнен в SMD-корпусе, рассчитан на монтаж на печатную плату и применение в аппаратуре с ограничениями по габаритам и тепловыделению.
Особенности
- SMD-корпус с промышленным стандартным расположением выводов.
- Изоляция вход/выход 3 кВ постоянного тока.
- Рабочий диапазон температуры окружающей среды: от -40 до +85 °C.
- КПД до 81% для исполнения SFTN02M-05N.
- Низкое внутреннее рассеяние мощности.
- Компактное исполнение для плотного монтажа.
- Поддержка работы в аппаратуре промышленного и телекоммуникационного назначения.
Области применения
- Телекоммуникационные и датаком-системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторные системы.
- Коммутационные узлы передачи данных.
Описание
Серия SFTN02-N представляет собой изолированные DC-DC преобразователи модульного типа мощностью 2 Вт в SMD-исполнении. Серия ориентирована на построение локальных шин питания в электронных системах, где требуется гальваническая развязка, компактность и экономичность. Модель SFTN02M-05N относится к группе с входным напряжением 10,8–13,2 В и формирует выход 5 В. Для модели характерны типовая эффективность 81%, изоляция 3 кВ постоянного тока, температурный диапазон промышленного уровня и стандартный набор защитных и эксплуатационных параметров.
Электрические параметры
| Параметр | Значение |
|---|
| Номинальная выходная мощность |
2 Вт |
| Точность выходного напряжения |
±5,0% |
| Пульсации и шум |
150 мВп-п |
| Регулировка по линии |
1,2% при изменении входного напряжения на 1% |
| Регулировка по нагрузке |
±5% |
| Частота преобразования |
85 кГц |
| Внутреннее рассеиваемое тепло |
500 мВт |
Параметры входа
| Параметр | Значение |
|---|
| Группа входного напряжения |
M |
| Диапазон входного напряжения |
10,8–13,2 В постоянного тока |
| Фильтр |
Встроенный конденсатор |
| Защита по входу |
Предохранитель рекомендуется |
| Рекомендуемый предохранитель |
300 мА, медленный, для исполнения 12 В |
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение |
5 В |
| Диапазон выходного тока |
40–400 мА |
| Ток холостого хода |
25 мА |
| Ток при полной нагрузке |
208 мА |
| Типовая эффективность |
81% |
| Максимальная ёмкость нагрузки |
1500 мкФ |
Защита
| Параметр | Значение |
|---|
| Защита от короткого замыкания |
0,5 с максимум |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура |
-40…+85 °C |
| Температура корпуса |
+90 °C максимум |
| Рабочая влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция воздуха |
| Температура хранения и влажность |
-55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C в диапазоне 0…90 °C |
| Устойчивость к вибрации |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–10 с, максимум 240 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции |
Вход/выход: 3 кВ постоянного тока |
| Сопротивление изоляции |
10 ГОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость |
115 пФ |
ЭМС
| Параметр | Значение |
|---|
| Эмиссия по проводам |
BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| Излучаемая эмиссия |
BS EN/EN55032 (CISPR32), класс A/B с внешними компонентами |
| ESD |
±8 кВ воздух, ±6 кВ контакт, критерий B |
| Быстрые переходные процессы |
0,5 кВ линия-линия, критерий B |
| Импульсные помехи |
1 кВ по питанию, критерий B |
| Излучаемая устойчивость |
3 В/м, критерий A |
| Устойчивость к наведённым помехам |
3 Вскз, критерий A |
| Устойчивость к магнитному полю |
1 А/м, критерий A |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF |
886 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
15,24 × 10,9 × 9,1 мм |
| Масса |
1,6 г |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
| Упаковка |
33 шт. в трубке, 1584 шт. в коробке |
| Масса упаковки |
0,075 кг на трубку, 4 кг на коробку |
| Размер коробки |
L545 × W145 × H155 мм |
Монтаж и подключение
| Номер вывода | Назначение |
|---|
| 1 |
-Vin |
| 2 |
+Vin |
| 5 |
-Vout |
| 8 |
+Vout |
| 3, 6, 7, 10, 11, 12 |
Не подключены |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Для прохождения требований BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор.
- Рекомендуемое значение фильтрующего конденсатора: 470 мкФ / 100 В.
