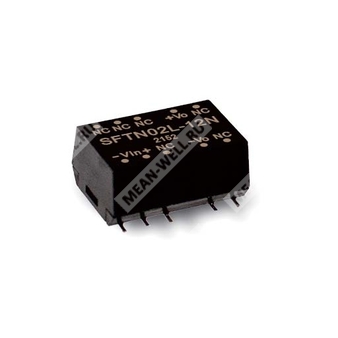

SFTN02M-12N — изолированный DC-DC преобразователь для питания нагрузки 12 В от источника 12 В постоянного тока.
Назначение: SFTN02M-12N представляет собой модульный неизолированный? Нет, изолированный DC-DC преобразователь мощностью 2 Вт в SMD-корпусе, предназначенный для построения вторичных источников питания в телекоммуникационных, промышленных и измерительных системах.
Краткая характеристика
Компонент SFTN02M-12N — это SMD-модульный DC-DC преобразователь серии SFTN02-N с номинальным входом 12 В, выходом 12 В, гальванической развязкой 3 кВ DC, рассчитанный на работу в широком диапазоне температур и для применения в аппаратуре с ограниченным монтажным объемом.
Расшифровка партномера
| Фрагмент обозначения | Значение |
|---|
| SFTN | Серия преобразователей SFTN |
| 02 | Номинальная мощность 2 Вт |
| M | Входное напряжение 10,8–13,2 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
| N | Новая серия |
Назначение и особенности
- SMD-корпус с промышленным стандартным расположением выводов.
- Рабочий температурный диапазон: от -40 до +85 °C.
- КПД до 86%.
- Гальваническая развязка вход/выход 3 кВ DC.
- Низкая стоимость решения.
- Предназначен для телекоммуникационного оборудования, промышленного управления, измерительных приборов, анализаторов, детекторов и коммутационных узлов передачи данных.
Описание
Серия SFTN02-N представляет собой модульные изолированные DC-DC преобразователи в SMD-исполнении. Модуль SFTN02M-12N относится к классу 2-ваттных преобразователей с фиксированным выходным напряжением 12 В. Применяется в распределённых системах питания, промышленной автоматике, телекоммуникациях и аппаратуре, где требуется компактный изолированный источник с фиксированным уровнем напряжения.
Модуль рассчитан на питание от входа 10,8–13,2 В постоянного тока и обеспечивает выход 12 В при номинальной мощности до 2 Вт. Для обеспечения электромагнитной совместимости в ряде применений требуются внешние элементы фильтрации согласно рекомендациям производителя.
Таблица выбора модели
| Обозначение | Диапазон входного напряжения | Выходное напряжение | Ток холостого хода | Ток при полной нагрузке | Ток выхода | КПД, тип. | Макс. ёмкостная нагрузка |
|---|
| SFTN02M-12N | Номинальный 12 В (10,8–13,2 В) | 12 В | 25 мА | 206 мА | 33–167 мА | 83% | 330 мкФ |
Параметры
| Параметр | Значение |
|---|
| Входной диапазон | 10,8–13,2 В постоянного тока |
| Фильтр по входу | Внутренний конденсатор |
| Рекомендуемая защита | Предохранитель |
| Рекомендуемый предохранитель для 12 В входа | 300 мА, медленный |
| Потребляемая внутренняя мощность | 500 мВт |
| Параметр | Значение |
|---|
| Номинальная выходная мощность | 2 Вт |
| Выходное напряжение | 12 В |
| Точность выходного напряжения | ±5,0% |
| Пульсации и шум | 150 мВ п-п |
| Линии регулирования | 1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±5% |
| Частота переключения, тип. | 85 кГц |
| Выходной ток | 33–167 мА |
| Ток холостого хода | 25 мА |
| Ток при полной нагрузке | 206 мА |
| Максимальная ёмкостная нагрузка | 330 мкФ |
| Параметр | Значение |
|---|
| Защита от короткого замыкания | 0,5 с макс. |
| Параметр | Значение |
|---|
| Рабочая температура | От -40 до +85 °C, с учетом кривой дерейтингa |
| Температура корпуса | +90 °C макс. |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция воздуха |
| Температура и влажность хранения | От -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0–90 °C |
| Температура пайки | 1,5 мм от корпуса, 1–10 с, максимум 240 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин на цикл, 60 мин по осям X, Y, Z |
| Параметр | Значение |
|---|
| Стандарт безопасности | EAC TP TC 020/2011 |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ DC |
| Сопротивление изоляции | Вход/выход: 10 ГОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 115 пФ |
| Параметр ЭМС | Стандарт | Уровень испытания / примечание |
|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс A/B с внешними компонентами, см. стр. 5 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A/B с внешними компонентами, см. стр. 5 |
| Параметр ЭМС | Стандарт | Уровень испытания / примечание |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | ±8 кВ воздух; ±6 кВ контакт, критерий B |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | 0,5 кВ линия-линия, критерий B |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 1 кВ по питанию, критерий B |
| Устойчивость к излучаемым радиочастотным полям | BS EN/EN61000-4-3 | 3 В/м, критерий A |
| Устойчивость к наведённым помехам | BS EN/EN61000-4-6 | 3 В ср.кв., критерий A |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8 | 1 А/м, критерий A |
Надёжность, размеры и конструкция
| Параметр | Значение |
|---|
| MTBF | 886 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты (Д × Ш × В) | 15,24 × 10,9 × 9,1 мм |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 1,6 г |
Подключение выводов
| Номер вывода | Назначение |
|---|
| 1 | -Vin |
| 2 | +Vin |
| 5 | -Vout |
| 8 | +Vout |
| 3, 6, 7, 10, 11, 12 | Не подключены |
Кривые снижения нагрузки
При естественной конвекции допустимая нагрузка зависит от температуры окружающей среды. Для работы с принудительным обдувом до 300 LFM допускается расширение рабочей области по дерейтинг-кривой.
ЭМС: рекомендуемая внешняя обвязка
Для обеспечения соответствия BS EN/EN55032 Class A/B требуется применение внешних компонентов. Для модели SFTN02M-xxN рекомендованы следующие значения:
| Модель | Класс A: L1 | Класс A: C1 | Класс B: L1 | Класс B: C1 |
|---|
| SFTN02M-xxN | 3,3 мкГн | 2,2 мкФ | 6,8 мкГн | 2,2 мкФ |
Также указан конденсатор 470 пФ / 4 кВ DC.
Упаковка
| Параметр | Значение |
|---|
| Количество в трубке | 33 шт. |
| Масса одной трубки | 0,075 кг |
| Максимум в коробке | 1584 шт. |
| Масса одной коробки | 4 кг |
| Размер коробки | L545 × W145 × H155 мм |
Примечания
- Все параметры указаны при нормальном входе: L: 4,5–5,5 В, M: 10,8–13,2 В, N: 21,6–26,4 В, номинальная нагрузка, температура 25 °C, влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" и терминаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимальной до максимальной входной линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Изделие должно быть повторно проверено на соответствие требованиям ЭМС в составе конечного оборудования.
- Для входного фильтрующего конденсатора при необходимости соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний конденсатор; рекомендовано 470 мкФ / 100 В.
