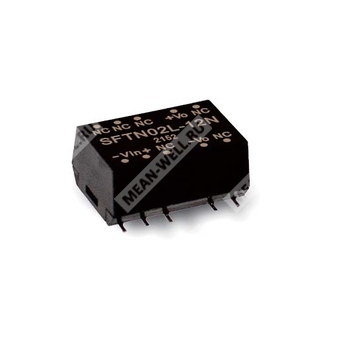

SFTN02N-05N - изолированный SMD DC-DC преобразователь 2 Вт с нерегулируемым выходом 5 В для промышленной аппаратуры и телекоммуникаций.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SFTN02 | Серия SFTN02, мощность 2 Вт |
| N | Входное напряжение: 21,6…26,4 В постоянного тока |
| 05 | Выходное напряжение: 5 В |
| N | Новая серия, нерегулируемый выход |
Назначение и особенности
Модуль SFTN02N-05N представляет собой изолированный нерегулируемый DC-DC преобразователь в SMD-корпусе, предназначенный для преобразования входного напряжения постоянного тока 24 В класса в стабилизированное по уровню нагрузки выходное напряжение 5 В при мощности до 2 Вт.
- SMD-корпус со стандартным промышленным расположением выводов.
- Изоляция вход/выход 3 кВ постоянного тока.
- Высокий КПД, типовое значение для исполнения 05N — 81%.
- Широкий рабочий температурный диапазон.
- Низкая стоимость и компактные габариты.
- Предназначен для применений в телекоммуникациях, промышленном управлении и распределённой энергетике.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные узлы передачи данных.
Описание
Серия SFTN02N — это 2-ваттные изолированные модули DC-DC с нерегулируемым выходом в SMD-исполнении. Модуль выполнен по промышленному стандарту выводов, обеспечивает входо-выходную изоляцию 3 кВ постоянного тока, рассчитан на работу в широком диапазоне температур от -40 до +85 °C и ориентирован на построение компактных распределённых источников питания в промышленной и телекоммуникационной аппаратуре.
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 21,6…26,4 В постоянного тока |
| Фильтр | Встроенный конденсатор |
| Рекомендуемая защита | Предохранитель |
| Рекомендуемый предохранитель | 170 мА, медленный, для 24 В входа |
| Потребляемый ток без нагрузки | 15 мА |
| Потребляемый ток при полной нагрузке | 107 мА |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Номинальная мощность | 2 Вт |
| Выходной ток | 40…400 мА |
| Точность выходного напряжения | ±5,0% |
| Пульсации и шум | 150 мВ п-п |
| Регулирование по линии | 1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±5% |
| Частота переключения | 85 кГц |
| Внутреннее рассеяние мощности | 500 мВт |
| Допустимая ёмкостная нагрузка | 1500 мкФ |
| Падение напряжения на нагрузке | По типу нерегулируемого преобразователя, согласно таблице выбора серии |
Изоляция и электробезопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход/выход | 3 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 10 ГОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 115 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Электромагнитная совместимость
| Параметр | Значение |
|---|
| Эмиссия по проводимым помехам | BS EN/EN55032(CISPR32), с внешними компонентами |
| Эмиссия по излучаемым помехам | BS EN/EN55032(CISPR32), с внешними компонентами |
| ESD | ±8 кВ воздух; ±6 кВ контакт, критерий B |
| Быстрые импульсные помехи | 0,5 кВ линия-линия, критерий B |
| Скачок напряжения | 1 кВ на питание, критерий B |
| Устойчивость к радиопомехам | 3 В/м, критерий A |
| Устойчивость к проводимым помехам | 3 В действ. значения, критерий A |
| Устойчивость к магнитному полю | 1 А/м, критерий A |
Эксплуатация и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | -40…+85 °C |
| Температура корпуса | До +90 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…90 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…10 с, максимум 240 °C |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 886 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
Размеры
| Параметр | Значение |
|---|
| Габариты | 15,24 × 10,9 × 9,1 мм |
| Габариты в дюймах | 0,6 × 0,43 × 0,36 inch |
| Размер вывода | 0,50 × 0,30 мм |
| Шаг выводов | 2,54 мм |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | -Vin |
| 2 | +Vin |
| 5 | -Vout |
| 8 | +Vout |
| 3, 6, 7, 10, 11, 12 | Не подключены |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 1,6 г |
| Количество в трубке | 33 шт. |
| Максимум в картонной коробке | 1584 шт. |
| Масса одной трубки | 0,075 кг |
| Масса одной коробки | 4 кг |
| Размер картонной коробки | L545 × W145 × H155 мм |
Схема внешних компонентов для соответствия ЭМС
| Модель | Класс A | Класс B |
|---|
| SFTN02N-xxN | L1: 10 мкГн; C1: 2,2 мкФ | L1: 47 мкГн; C1: 2,2 мкФ |
Примечания
- Все параметры указаны при стандартных условиях: вход 5 Вdc, 12 Вdc, 24 Вdc; номинальная нагрузка; температура 25 °C; влажность 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" и с терминальными конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС; для проведения испытаний по ЭМС необходимо учитывать требования к внешним компонентам входного фильтра.
- Если требуется внешний входной фильтр, модуль должен соответствовать BS EN/EN61000-4-4 и BS EN/EN61000-4-5.
- Рекомендуемая ёмкость фильтра: 470 мкФ / 100 В.
