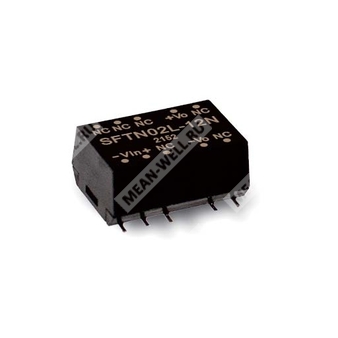

SFTN02N-12N - изолированный неуправляемый DC-DC преобразователь 2 Вт для питания электронной аппаратуры от входа 21,6–26,4 В.
Краткое назначение: модуль преобразует постоянное напряжение сети 24 В в стабилизированное по номиналу выходное напряжение 12 В с гальванической развязкой 3 кВDC и монтажом в SMD-корпусе.
Расшифровка партномера
| Элемент обозначения | Значение |
| SFTN | Серия SFTN, изолированный SMD DC-DC преобразователь |
| 02 | Номинальная мощность 2 Вт |
| N | Новая серия / вариант исполнения серии |
| 12 | Выходное напряжение 12 В |
| N | Диапазон входного напряжения N: 21,6–26,4 В |
Назначение и особенности
Модуль SFTN02N-12N относится к серии 2-ваттных изолированных неуправляемых DC-DC преобразователей в корпусе для поверхностного монтажа. Конструкция ориентирована на применение в промышленной автоматике, телекоммуникационном оборудовании, распределённых системах питания, измерительной и сетевой аппаратуре.
Для изделия характерны стандартная распиновка, высокий КПД, широкий диапазон рабочих температур и гальваническая развязка входа и выхода.
Особенности
- Корпус SMD со стандартной распиновкой.
- Диапазон рабочих температур: от -40 до +85 °C.
- КПД до 86%.
- Изоляция вход/выход 3 кВDC.
- Низкая стоимость решения.
- Срок службы MTBF: 886 тыс. ч минимум по MIL-HDBK-217F при 25 °C.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Параметры выбора модели
| Параметр |
Значение для SFTN02N-12N |
| Входное напряжение |
Номинал 24 В, диапазон 21,6–26,4 В |
| Выходное напряжение |
12 В |
| Выходной ток |
33–167 мА |
| Ток холостого хода |
15 мА |
| Ток при полной нагрузке |
105 мА |
| Типовой КПД |
86% |
| Максимальная емкостная нагрузка |
330 мкФ |
Электрические параметры
| Параметр |
Значение |
| Нестабильность выходного напряжения |
±5,0% |
| Номинальная мощность |
2 Вт |
| Пульсации и шум |
150 мВп-п |
| Линейная регулировка |
1,2% при изменении входного напряжения на 1% |
| Нагрузочная регулировка |
±5% |
| Частота преобразования |
85 кГц |
| Потребляемая внутренними цепями мощность |
500 мВт |
| Время срабатывания при коротком замыкании |
0,5 с максимум |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
21,6–26,4 В постоянного тока |
| Фильтр |
Встроенный конденсатор |
| Рекомендуемая защита |
Предохранитель |
| Рекомендуемый предохранитель для 24 В входа |
170 мА, медленного действия |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Диапазон выходного тока |
33–167 мА |
| Ток при полной нагрузке |
105 мА |
| Ток при холостом ходе |
15 мА |
| Максимальная емкостная нагрузка |
330 мкФ |
Параметры изоляции и безопасности
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
3 кВDC |
| Сопротивление изоляции вход-выход |
10 ГОм / 500 ВDC / 25 °C / 70% RH |
| Ёмкость изоляции |
115 пФ |
| Стандарт безопасности |
EAC TP TC 020/2011 approved |
Параметры электромагнитной совместимости
| Вид помехоустойчивости / эмиссии |
Стандарт / уровень |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
| ESD |
±8 кВ воздух; ±6 кВ контакт, критерий B |
| EFT/пакеты импульсов |
0,5 кВ линия-линия, критерий B |
| Импульсная помеха |
1 кВ по питанию, критерий B |
| Излучаемая восприимчивость |
3 В/м, критерий A |
| Проводимая восприимчивость |
3 В ср.кв., критерий A |
| Магнитное поле |
1 А/м, критерий A |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85 °C |
| Температура корпуса |
до +90 °C максимум |
| Рабочая влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная воздушная конвекция |
| Температура хранения и влажность |
-55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (в диапазоне 0…90 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–10 с, максимум 240 °C |
MTBF
| Параметр |
Значение |
| Средняя наработка на отказ |
886 тыс. ч минимум |
| Методика оценки |
MIL-HDBK-217F при 25 °C |
Габаритные размеры
| Параметр |
Значение |
| Габаритные размеры |
15,24 × 10,9 × 9,1 мм |
| Габаритные размеры в дюймах |
0,6 × 0,43 × 0,36 дюйма |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
Распиновка
| Номер вывода |
Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 5 | -Vout |
| 8 | +Vout |
| 3, 6, 7, 10, 11, 12 | Не подключены |
Рекомендации по внешним компонентам для ЭМС
Для соответствия требованиям BS EN/EN55032 класса A/B требуются внешние элементы в соответствии со схемой рекомендованного включения.
| Модель |
Класс A |
Класс B |
| SFTN02L-xxN |
L1 10 мкГн, C1 4,7 мкФ |
L1 22 мкГн, C1 4,7 мкФ |
| SFTN02M-xxN |
L1 3,3 мкГн, C1 2,2 мкФ |
L1 6,8 мкГн, C1 2,2 мкФ |
| SFTN02N-xxN |
L1 10 мкГн, C1 2,2 мкФ |
L1 47 мкГн, C1 2,2 мкФ |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
1,6 г |
| Количество в трубке |
33 шт. |
| Количество в коробке |
1584 шт. |
| Масса одной трубки |
0,075 кг |
| Масса одной коробки |
4 кг |
| Размеры коробки |
L545 × W145 × H155 мм |
Примечания
- Все параметры приведены при нормальных условиях: вход 5 В, 12 В, 24 В; номинальная нагрузка; температура окружающей среды 25 °C; влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц при использовании витой пары длиной 12 дюймов с подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная регулировка измеряется от минимальной до максимальной линии при номинальной нагрузке.
- Нагрузочная регулировка измеряется от 10% до 100% номинальной нагрузки.
- Испытания ЭМС выполняются в конфигурации конечного оборудования.
- Для выполнения испытаний ЭМС может потребоваться внешний входной фильтрующий конденсатор.
- Допустимая ёмкость внешнего входного фильтрующего конденсатора: не более 470 мкФ / 100 В.
