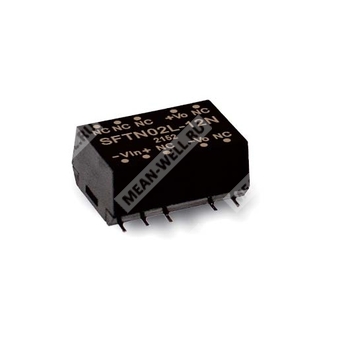

SFTN02N-15N - неизолированный модульный DC-DC преобразователь 2 Вт с выходом 15 В и SMD-корпусом.
Расшифровка партномера
| SFTN02 | Серия модульных DC-DC преобразователей мощностью 2 Вт в SMD-исполнении |
| N | Группа входного напряжения: 21,6 ~ 26,4 В DC |
| 15 | Номинальное выходное напряжение: 15 В DC |
| N | Новая серия |
Назначение и особенности
Модуль SFTN02N-15N представляет собой 2-ваттный изолированный, но не регулируемый по выходу DC-DC преобразователь модульного типа в корпусе для поверхностного монтажа. Изделие предназначено для преобразования постоянного входного напряжения группы N в стабилизированное по номиналу выходное напряжение 15 В при допустимых режимах нагрузки. Конструкция ориентирована на применение в промышленной электронике, телекоммуникационных системах и распределённых источниках питания.
Особенности:
- SMD-корпус с промышленным стандартным расположением выводов
- Диапазон рабочей температуры от -40 до +85 °C
- Высокая эффективность до 82%
- Изоляция вход/выход 3 кВ DC
- Низкая стоимость решения
- 3 года гарантии
Применение
- Телекоммуникационные и дата-коммуникационные системы
- Беспроводные сети
- Промышленная автоматика
- Измерительные приборы
- Анализаторы
- Детекторы
- Коммутационное оборудование передачи данных
Описание
Серия SFTN02-N относится к 2-ваттным изолированным DC-DC преобразователям модульного исполнения с корпусом SMD. Модуль использует международно принятый формат выводов, обеспечивает эффективность до 86% по всей серии, рассчитан на работу в широком диапазоне температур от -40 до +85 °C и имеет вход-выходную изоляцию 3 кВ DC. Семейство включает модели с входным напряжением 5 В, 12 В и 24 В, а также варианты выходного напряжения 5 В, 12 В и 15 В для одиночного выхода. Устройства предназначены для применения в промышленном управлении, телекоммуникациях, распределённых архитектурах питания и смежных областях.
Таблица параметров
Вход
| Диапазон входного напряжения | 21,6 ~ 26,4 В DC |
| Фильтрация по входу | Встроенный конденсатор |
| Рекомендуемая защита | Предохранитель |
| Рекомендуемый предохранитель | 170 мА, медленный, для входа 24 В |
| Входной ток без нагрузки | 15 мА |
| Входной ток при полной нагрузке | 104 мА |
Выход
| Номинальное выходное напряжение | 15 В DC |
| Диапазон выходного тока | 27 ~ 133 мА |
| Точность выходного напряжения | ±5,0% |
| Номинальная выходная мощность | 2 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Нестабильность по линии | 1,2% при изменении входного напряжения на 1% |
| Нестабильность по нагрузке | ±5% |
| Частота переключения | 85 кГц |
| Внутреннее рассеяние мощности | 500 мВт |
| Допустимая ёмкостная нагрузка | 330 мкФ |
| Эффективность, тип. | 82% |
Защита
| Защита от короткого замыкания | 0,5 с, максимум |
Эксплуатационные условия
| Рабочая температура | -40 ~ +85 °C |
| Температура корпуса | +90 °C, максимум |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Охлаждение | Естественная конвекция воздуха |
| Температура хранения и влажность | -55 ~ +125 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0 ~ 90 °C) |
| Температура пайки | 1,5 мм от корпуса, 1 ~ 10 с, 240 °C максимум |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | EAC TP TC 020/2011, утверждено |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ DC |
| Сопротивление изоляции | Вход/выход: 10 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 115 пФ |
| Эмиссия по ЭМС | Проводимая: BS EN/EN55032 (CISPR32); излучаемая: BS EN/EN55032 (CISPR32) |
| Помехоустойчивость к электростатическому разряду | ±8 кВ воздух; ±6 кВ контакт, критерий B |
| Помехоустойчивость к быстрым импульсам | 0,5 кВ линия-линия, критерий B |
| Помехоустойчивость к импульсным перенапряжениям | 1 кВ по питанию, критерий B |
| Помехоустойчивость к радиочастотному излучению | 3 В/м, критерий A |
| Помехоустойчивость к наведённым помехам | 3 В действующее, критерий A |
| Помехоустойчивость к магнитному полю | 1 А/м, критерий A |
Надёжность и конструкция
| MTBF | 886 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Чёрный непроводящий пластик, UL 94V-0 |
Габариты и монтаж
| Размеры | 15,24 × 10,9 × 9,1 мм |
| Размеры в дюймах | 0,6 × 0,43 × 0,36 inch |
| Шаг выводов | 2,54 мм |
| Размер вывода | 0,50 × 0,30 мм |
| Допуск по размерам | x.x ±0,5 мм; x.xx ±0,25 мм; x.xxx ±0,07 мм |
Назначение выводов
| 1 | -Vin |
| 2 | +Vin |
| 5 | -Vout |
| 8 | +Vout |
| 3, 6, 7, 10, 11, 12 | Не подключены |
Рекомендации по внешним компонентам для ЭМС
Для обеспечения соответствия BS EN/EN55032 Class A/B требуются внешние компоненты в соответствии со схемой рекомендации по ЭМС.
| Модель | Класс A L1 | Класс A C1 | Класс B L1 | Класс B C1 |
| SFTN02N-xxN | 10 мкГн | 2,2 мкФ | 47 мкГн | 2,2 мкФ |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, 25 °C и 70% RH окружающей среды, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" и оконечением конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от минимального до максимального входного напряжения.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор.
- Рекомендуемое значение входного фильтрующего конденсатора по питанию: 470 мкФ / 100 В.
Упаковка
| Масса одного модуля | 1,6 г |
| Количество в трубке | 33 шт. |
| Количество в коробке | 1584 шт. |
| Масса одной трубки | 0,075 кг |
| Масса одной коробки | 4 кг |
| Размер коробки | L545 × W145 × H155 мм |
