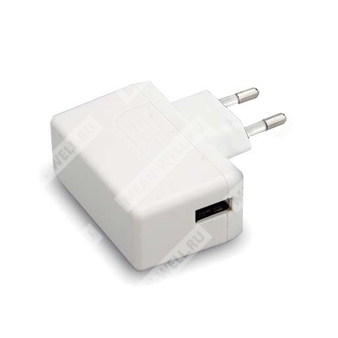

SGA12E05-P1J
SGA12E05-P1J - компактный настенный AC-DC адаптер 12 Вт с выходом 5 В для промышленной и потребительской электроники.
Назначение и краткое описание
SGA12E05-P1J — это ультратонкий настенный AC-DC адаптер серии SGA12E, предназначенный для питания электронной аппаратуры от сети переменного тока с преобразованием в стабилизированное постоянное напряжение 5 В. Изделие выполнено в полностью закрытом пластиковом корпусе, относится к классу II, оснащено европейской двухконтактной сетевой вилкой и стандартным выходным штекером P1J.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| SGA | Серия адаптеров SGA |
| 12 | Номинальная мощность 12 Вт |
| E | Исполнение с европейской 2-контактной сетевой вилкой |
| 05 | Выходное напряжение 5 В |
| P1J | Тип выходного DC-разъёма P1J: штекер 2,1 × 5,5 × 11 мм, центр положительный |
Основные особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока с широким диапазоном.
- 2-контактная европейская вилка, изделие класса II.
- Потребление холостого хода менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступна модель 54 В для питания PoE.
- Возможность применения сменных DC-разъёмов и быстросменных адаптеров.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование питания PoE.
Описание
SGA12E — это серия компактных одно-выходных «зелёных» адаптеров настенного исполнения мощностью 12 Вт, предназначенная для удобной переноски и эксплуатации в различных электронных устройствах. Модель SGA12E05-P1J является вариантом на 5 В постоянного тока с выходным разъёмом P1J и стандартной европейской сетевой вилкой.
Адаптер работает в диапазоне входного напряжения 90–264 В переменного тока, что обеспечивает универсальность применения в сетях с различными параметрами. Для модели 5 В предусмотрен высокий КПД и очень низкое потребление без нагрузки, что позволяет использовать изделие в системах с повышенными требованиями к энергосбережению.
Конструкция рассчитана на использование в составе конечного оборудования, при этом устройство соответствует международным требованиям безопасности и ЭМС, а также допускает применение в широком спектре бытовых, коммерческих и промышленных приложений.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 2,4 А |
| Диапазон тока | 0–2,4 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск по напряжению | ±5,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| КПД тип. | 80% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 0,4 А / 115 В AC; 0,2 А / 230 В AC |
| Пусковой ток | Холодный старт: 30 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Время запуска, нарастания и удержания | 1500 мс, 5 мс, 10 мс / 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110–200% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, при выходном коротком замыкании |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по осям X, Y, Z в течение 60 мин. на ось |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, одобрено |
| Испытательное напряжение изоляции | Вход/выход: 4242 В DC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотная помехоустойчивость | Уровень 2, 3 В/м |
| EFT-помехи | Уровень 2, 1 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ L-N |
| Проводимая помехоустойчивость | Уровень 2, 3 В |
| Помехоустойчивость к магнитному полю | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| Срок службы | 3 года: при 100% нагрузке, 40 °C, 8 часов/сутки |
| MTBF | 265 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 62,2 × 27,4 × 39,7 мм |
| Масса и упаковка | 100 г; 90 шт. / 10 кг / картонная коробка для кабельного исполнения |
| Исполнение USB | 59,5 г; 90 шт. / 8 кг / картонная коробка для USB-исполнения |
Подключение и разъёмы
| Параметр | Значение |
| Стандартный DC-разъём | P1J |
| Исполнение стандартного штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центр положительный |
| USB-исполнение | USB Type A, только для стандартной модели 5 В |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на кончике штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы требованиям ЭМС.
