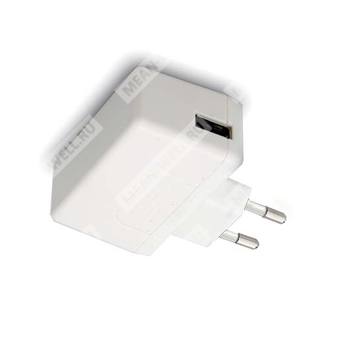

SGA12E05-USB - ультратонкий настенный AC-DC адаптер 12 Вт с USB-выходом и универсальным входом 90–264 В AC.
SGA12E05-USB — это одноканальный настенный AC-DC источник питания серии SGA12E мощностью 12 Вт, предназначенный для питания потребительской электроники, телекоммуникационного и промышленного оборудования, а также устройств энергоснабжения PoE в варианте соответствующей модификации.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SGA | Серия |
| 12 | Номинальная мощность 12 Вт |
| E | Европейская 2-контактная сетевая вилка AC |
| 05 | Выходное напряжение 5 В |
| USB | Исполнение с разъёмом USB типа A |
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- 2-контактная европейская сетевая вилка, источник питания класса II.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Наличие модели 54 В для PoE в серии.
- Доступны различные быстросменные DC-штекеры и аксессуары.
Назначение
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисные системы и устройства.
- Промышленное оборудование.
- Оборудование питания PoE.
Описание
SGA12E — это 12-ваттная ультратонкая настенная серия одноканальных «зелёных» адаптеров, компактная и удобная для переноски. Серия выполнена как источник питания класса II без защитного заземления и оснащается стандартной 2-контактной европейской вилкой. Допустимый диапазон входного напряжения составляет от 90 В AC до 264 В AC.
Серия включает модели с выходными напряжениями от 5 В DC до 48 В DC, что позволяет применять её в широком спектре потребительских электронных устройств. КПД достигает 86%, а потребление в режиме холостого хода составляет менее 0,075 Вт. Благодаря этому серия соответствует требованиям EU ErP и CoC version 5.
Дополнительным преимуществом является низкое энергопотребление как в рабочем режиме, так и в режиме ожидания. Корпус выполнен из самозатухающего пластика класса 94V-0, что повышает уровень электрической безопасности. Серия сертифицирована по международным требованиям безопасности.
Выходные параметры
| Параметр | SGA12E05-USB |
| Выходное напряжение | 5 В |
| Номинальный ток | 2,4 А |
| Диапазон тока | 0 ~ 2,4 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±5,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 0,4 А / 115 В AC; 0,2 А / 230 В AC |
| Пусковой ток | 30 А / 115 В AC; 60 А / 230 В AC, холодный старт |
| Ток утечки | 0,25 мА / 240 В AC |
Эффективность
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне, выходное короткое замыкание |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4242 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032(CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | — |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Проводимая устойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 1, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Прочие параметры
| Параметр | Значение |
| Срок службы | 3 года: 100% нагрузки, 40 °C, 8 часов в день |
| MTBF | 265 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 62,2 × 27,4 × 39,7 мм (Д × Ш × В) |
| Упаковка | 100 г; 90 шт. / 10 кг / коробка для кабельного исполнения; 59,5 г; 90 шт. / 8 кг / коробка для USB-исполнения |
Исполнение подключения
| Параметр | Значение |
| Разъём DC | USB типа A |
| Назначение USB | Только для стандартной модели 5 В |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется в точке измерения на клеммах штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает в себя установку, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от низкой линии к высокой линии при номинальной нагрузке. |
| 6 | Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки. |
| 7 | Источнику питания следует рассматривать как независимый узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС. |
