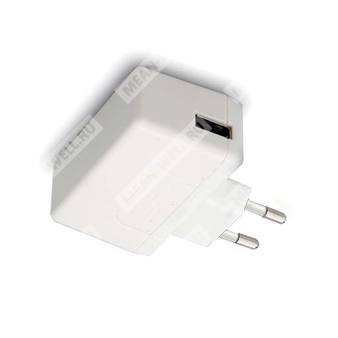

SGA12E09-P1J - компактный AC-DC адаптер 9 Вт для питания электронных устройств от сети 90–264 В~.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | SGA12E | Серия ультратонких настенных AC-DC адаптеров |
| Номинальная мощность | 09 | 9 Вт |
| Исполнение выходного разъёма | P1J | Штекер постоянного тока стандартного исполнения, 2.1×5.5×11 мм, тип tuning fork |
Назначение
SGA12E09-P1J — это одновыходной настенный AC-DC адаптер повышенной надёжности мощностью 9 Вт, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 9 В для питания электронной аппаратуры.
Особенности
- Ультратонкое исполнение.
- Универсальный диапазон входного напряжения.
- 2-контактная европейская вилка, источник питания класса II.
- Потребление холостого хода менее 0,075 Вт.
- Энергоэффективность уровня VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие LPS.
- Серия имеет исполнение с напряжением 54 В для PoE, как опция для других моделей серии.
- Доступны различные сменные DC-штекеры через аксессуары быстрого подключения.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование питания по PoE.
Описание
SGA12E09-P1J относится к серии SGA12E — компактных ультратонких настенных адаптеров с одним выходом. Конструкция ориентирована на переносное и стационарное применение, где критичны малые габариты, низкое энергопотребление в режиме без нагрузки и соответствие современным требованиям энергоэффективности.
Модель принимает переменное напряжение сети в широком диапазоне 90–264 В~ при частоте 47–63 Гц. На выходе формируется стабилизированное напряжение 9 В постоянного тока с номинальным током 1,33 А. Конструкция рассчитана на применение с бытовой и промышленной электронной аппаратурой, чувствительной к качеству питания.
Для серии заявлена высокая эксплуатационная надёжность, а также соблюдение международных требований безопасности и электромагнитной совместимости.
Электрические параметры
| Параметр | Значение для SGA12E09-P1J |
| Номинальное выходное напряжение | 9 В |
| Номинальный выходной ток | 1,33 А |
| Диапазон выходного тока | 0–1,33 А |
| Номинальная выходная мощность | 12 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В~ |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток | 0,4 А / 115 В~; 0,2 А / 230 В~ |
| Пусковой ток | 30 А / 115 В~; 60 А / 230 В~, холодный пуск |
| Ток утечки | 0,25 мА / 240 В~ |
Выход и защита
| Параметр | Значение |
| Защита от перегрузки | 110–200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, выход короткого замыкания |
| Время установки, нарастания и удержания | 1500 мс, 50 мс, 10 мс при 115 В~ и 230 В~ на полной нагрузке |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, одобрено |
| Испытательное напряжение изоляции | I/P-O/P: 4242 В= |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В= / 25 °C / 70% RH |
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, ресурс и массогабаритные параметры
| Параметр | Значение |
| Срок службы | 3 года: 100% нагрузка, 40 °C, 8 часов в день |
| MTBF | 265 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 62,2 × 27,4 × 39,7 мм (Д × Ш × В) |
| Масса | 59,5 г |
| Упаковка | 90 шт. / 8 кг / картонная коробка для USB connection |
Конструктивное исполнение
Исполнение P1J соответствует стандартному DC-штекеру 2,1 × 5,5 × 11 мм, тип tuning fork. Полярность — центральный контакт положительный.
Для кабельного исполнения указаны варианты длины и типа кабеля, а также доступны сменные DC-штекеры через аксессуары быстрого подключения или индивидуальную комплектацию.
Примечания
- Все параметры указаны при входном напряжении 230 В~, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на конце штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого до высокого сетевого напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне 10–100% от номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС.
Информация по выводам и кабелю
| Параметр | Значение |
| Тип выхода | Постоянное напряжение, 2 проводника |
| Полярность | Центр положительный |
| Длина стандартного подключения | 11 ± 0,5 мм |
Сведения о модели в серии
| Модель серии | Выходное напряжение | Номинальный ток |
| SGA12E09-P1J | 9 В | 1,33 А |
