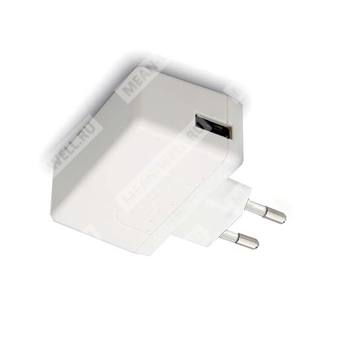

SGA12E12-P1J - сверхтонкий настенный AC/DC адаптер на 12 В с выходом через разъём P1J.
Расшифровка партномера
| Сегмент партномера | Значение |
| SGA | Серия сверхтонких настенных адаптеров |
| 12 | Номинальная мощность 12 Вт |
| E | Европейская двухконтактная сетевая вилка |
| 12 | Выходное напряжение 12 В постоянного тока |
| P1J | Тип выходного DC-разъёма: штекер P1J, 2,1 × 5,5 × 11 мм |
Назначение и особенности
SGA12E12-P1J — это компактный настенный AC/DC адаптер открытой категории для питания потребительской, телекоммуникационной и промышленной аппаратуры. Модель относится к серии SGA12E, рассчитана на подключение к сети переменного тока с широким диапазоном входного напряжения и обеспечивает стабилизированное выходное напряжение 12 В постоянного тока.
Изделие выполнено в сверхтонком корпусе, оснащено двухконтактной европейской сетевой вилкой и относится к классу II, то есть не требует защитного заземления. Для данной модификации установлен стандартный DC-штекер P1J.
Серия характеризуется низким потреблением на холостом ходу, соответствием требованиям по энергоэффективности уровня VI, защитой от короткого замыкания, перегрузки и перенапряжения, а также применением полностью закрытого пластикового корпуса из самозатухающего материала.
Основные особенности
- Сверхтонкое исполнение.
- Универсальный вход переменного тока полного диапазона.
- Двухконтактная европейская вилка, класс II.
- Потребление без нагрузки менее 0,075 Вт.
- Соответствие уровню энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Пластик корпуса с огнестойкостью 94V-0.
- Стандартный выходной разъём P1J.
Применение
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктурные устройства.
- Промышленное оборудование.
- Источники питания для PoE-оборудования.
Параметры изделия
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0 ~ 1 А |
| Номинальная выходная мощность | 12 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 0,4 А / 115 В AC; 0,2 А / 230 В AC |
| Пусковой ток | 30 А / 115 В AC; 60 А / 230 В AC, холодный старт |
| Потребляемый ток утечки | 0,25 мА / 240 В AC |
| Время запуска, нарастания и удержания | 1500 мс, 50 мс, 10 мс / 115 В AC при полной нагрузке; 1500 мс, 50 мс, 10 мс / 230 В AC при полной нагрузке |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 200% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне, выход закорочен |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, одобрено |
| Испытательное напряжение | Вход-выход: 4242 В DC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Проведённая устойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, ресурс и габариты
| Параметр | Значение |
| Срок службы | 3 года: 100% нагрузки, 40 °C, 8 часов в день |
| MTBF | 265 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 62,2 × 27,4 × 39,7 мм (Д × Ш × В) |
| Масса и упаковка | 100 г; 90 шт. / 10 кг / картонная коробка для кабельного исполнения; 59,5 г; 90 шт. / 8 кг / картонная коробка для USB-исполнения |
Разъём и кабель
| Параметр | Значение |
| Стандартный DC-разъём | P1J |
| Размер стандартного штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Длина вывода | 11 ± 0,5 мм |
| Тип входной сетевой вилки | 2-контактная европейская |
| Тип кабеля | UL2468 24AWG 1800+150/-0 мм для 12 В ~ 48 В |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на конце штекера и при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется при переходе от низкой линии к высокой на номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый блок, однако конечное оборудование должно подтверждать соответствие всей системы требованиям ЭМС.
Конфигурация выходного штекера и варианты исполнения
Для данной модификации SGA12E12-P1J используется стандартный штекер P1J. В серии предусмотрены и другие типы DC-разъёмов, поставляемые по запросу заказчика, а также через отдельный аксессуар быстрого переходника. Для исполнения P1J в таблице аксессуаров отмечена доступность быстрого переходника.
Дополнительные сведения
Серия SGA12E предназначена для применения в условиях, где требуется компактный, энергоэффективный и безопасный внешний источник питания с малым потреблением в режиме холостого хода. Конструкция соответствует требованиям к настенным адаптерам и ориентирована на применение в изделиях массовой и промышленной электроники.
