SGA12E15-P1J

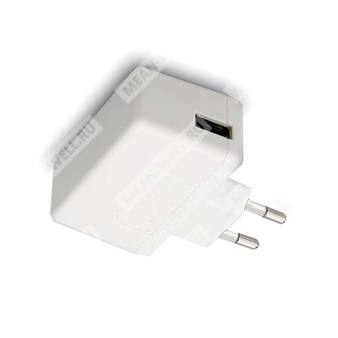

SGA12E15-P1J — 12-ваттный высоконадежный ультратонкий сетевой адаптер с выходом 15 В и штекером P1J.
Серия: SGA12E — высоконадежные ультратонкие настенные AC/DC адаптеры.
Назначение: преобразование переменного сетевого напряжения в стабилизированное постоянное напряжение 15 В для питания электронных устройств.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SGA | Серия адаптеров |
| 12 | Номинальная мощность 12 Вт |
| E | Европейская 2-контактная сетевая вилка |
| 15 | Выходное напряжение 15 В |
| P1J | Тип выходного DC-разъёма P1J |
Краткое описание
SGA12E15-P1J представляет собой ультратонкий настенный одно-выходной AC/DC адаптер серии SGA12E, предназначенный для компактного и удобного применения. Устройство выполнено как источник питания класса II без заземляющего контакта, оснащено стандартной 2-контактной европейской сетевой вилкой и работает от универсального входа 90–264 В переменного тока. Серия охватывает модели с выходными напряжениями от 5 В до 48 В, а конкретная модификация SGA12E15-P1J обеспечивает выход 15 В.
Для серии заявлены высокий КПД, низкое потребление энергии в режиме холостого хода, соответствие требованиям энергоэффективности уровня VI, а также соответствие европейским требованиям ErP и CoC версии 5. Корпус выполнен полностью закрытым из пластика с огнестойкостью 94V-0, что повышает безопасность эксплуатации.
Особенности
- Ультратонкое исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- 2-контактная европейская сетевая вилка.
- Источник питания класса II.
- Потребление мощности без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие LPS.
- Доступна модификация на 54 В для PoE.
- Доступны различные аксессуары перехода DC-разъёма.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование питания PoE.
Выходные параметры
| Параметр | Значение для SGA12E15-P1J |
| Выходное напряжение | 15 В |
| Номинальный ток | 0,8 А |
| Диапазон тока | 0–0,8 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 80 мВ п-п максимум |
| Допуск по выходному напряжению | ±3,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| КПД типовой | 83% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Входной ток | 0,4 А при 115 В переменного тока; 0,2 А при 230 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Защитные функции
| Параметр | Характеристика |
| Защита от перегрузки | 110–200% от номинальной выходной мощности; тип защиты — режим hiccup, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 110–140% от номинального выходного напряжения; тип защиты — ограничение стабилитроном, выход короткозамкнут |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4242 В постоянного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 8 часов в день |
| MTBF | Не менее 265 тыс. часов по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 62,2 × 27,4 × 39,7 мм (Д × Ш × В) |
| Масса | 100 г для кабельного исполнения |
Упаковка
| Параметр | Значение |
| Упаковка | 90 шт. / 10 кг / картонная коробка для исполнения с кабелем |
Соответствие стандартам безопасности и ЭМС
| Параметр | Стандарт / уровень |
| Стандарты безопасности | TÜV BS EN/EN62368-1, EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость
| Воздействие | Стандарт | Уровень / примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C при относительной влажности 70%.
2. Выходное напряжение измеряется на выходном разъёме при 50% нагрузки.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает установочный допуск, регулирование по линии и по нагрузке.
5. Регулирование по линии измеряется от нижнего к верхнему пределу входного напряжения при номинальной нагрузке.
6. Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС. Для методики испытаний ЭМС следует обращаться к руководству по испытаниям EMI для компонентных источников питания.
