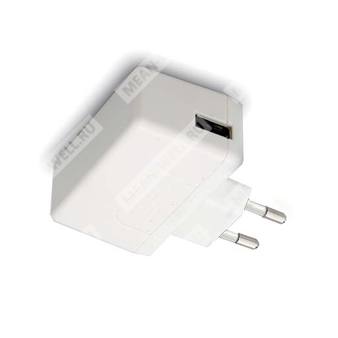

SGA12E18-P1J — компактный сетевой AC/DC адаптер 12 Вт с выходом 18 В и вилкой P1J.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| SGA |
Серия SGA, ультратонкий настенный адаптер |
| 12 |
Номинальная мощность 12 Вт |
| E |
Европейская 2-контактная сетевая вилка |
| 18 |
Выходное напряжение 18 В |
| P1J |
Тип DC-разъёма P1J: штекер 2,1 × 5,5 × 11 мм, тип «вилка» с центральным плюсом |
Назначение и общая характеристика
SGA12E18-P1J — одно-выходной AC/DC источник питания настенного исполнения серии SGA12E, предназначенный для питания электронной и промышленной аппаратуры от сети переменного тока. Устройство выполнено в ультратонком корпусе, оснащено двухконтактной европейской сетевой вилкой и выходным DC-штекером P1J.
Серия рассчитана на универсальный диапазон входного напряжения 90–264 В AC, обеспечивает номинальную выходную мощность 12 Вт и относится к устройствам класса II. Для модели характерны низкое потребление холостого хода, соответствие требованиям энергоэффективности уровня VI, защита от короткого замыкания, перегрузки и перенапряжения, а также полностью закрытый пластиковый корпус.
Особенности
- Ультратонкое исполнение.
- Универсальный диапазон входного напряжения.
- 2-контактная европейская сетевая вилка, класс II.
- Потребление без нагрузки менее 0,075 Вт.
- Энергоэффективность уровня VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Соответствие LPS.
- 3 года ресурса эксплуатации по заявленным условиям.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
- Оборудование питания PoE.
Описание
SGA12E18-P1J относится к серии 12-ваттных ультратонких настенных адаптеров с одним выходом. Серия ориентирована на компактные решения, удобные для переноски и встроенного применения в составе конечной аппаратуры. Источник питания принимает сетевое напряжение 90–264 В AC и формирует стабилизированное выходное напряжение 18 В DC.
По данным документа серия обеспечивает КПД до 86 % и крайне малое энергопотребление в режиме холостого хода — менее 0,075 Вт. Это позволяет применять изделие в энергоэффективных системах, соответствующих современным экологическим и энергетическим нормам. Для модели предусмотрен стандартный DC-разъём P1J и возможность применения альтернативных DC-штекеров через опциональные кабели или быстро сменяемые адаптеры.
Электрические параметры
| Параметр |
Значение для SGA12E18-P1J |
| Выходное напряжение |
18 В DC |
| Номинальный ток |
0,66 А |
| Диапазон тока нагрузки |
0–0,66 А |
| Номинальная мощность |
12 Вт |
| Пульсации и шум |
80 мВ п-п |
| Допуск по выходному напряжению |
±3,0 % |
| Стабилизация по линии |
±1,0 % |
| Стабилизация по нагрузке |
±3,0 % |
| КПД тип. |
83,5 % |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В AC |
| Диапазон частоты сети |
47–63 Гц |
| Потребляемый ток |
0,4 А / 115 В AC; 0,2 А / 230 В AC |
| Пусковой ток |
Холодный запуск: 30 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки |
0,25 мА / 240 В AC |
| Время установки, нарастания, удержания |
1500 мс, 50 мс, 10 мс / 230 В AC при полной нагрузке |
Защиты
| Вид защиты |
Уставка / диапазон |
Поведение |
| Перегрузка |
110–200 % от номинальной выходной мощности |
Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение |
110–140 % от номинального выходного напряжения |
Ограничение на стабилитроне, выходное короткое замыкание |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая температура |
−20…+60 °C |
| Рабочая влажность |
20–90 % RH, без конденсации |
| Температура хранения |
−20…+85 °C |
| Влажность хранения |
10–95 % RH, без конденсации |
| Температурный коэффициент |
±0,03 %/°C (0…40 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность и ресурс
| Параметр |
Значение |
| Ресурс эксплуатации |
3 года при 100 % нагрузке, 40 °C, 8 часов в день |
| MTBF |
265 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр |
Норма / уровень |
| Стандарты безопасности |
TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
Вход–выход: 4242 В DC |
| Сопротивление изоляции |
Вход–выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Параметр ЭМС |
Стандарт |
Уровень / примечание |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
---- |
| Параметр помехоустойчивости |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный |
| РЧ поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Синусоидальная радиочастотная помеха по проводу |
BS EN/EN61000-4-6 |
Уровень 2, 3 В |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ L-N |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95 % провал 0,5 периода, 30 % провал 25 периодов, >95 % прерывания 250 периодов |
Габариты, масса и упаковка
| Параметр |
Значение |
| Габариты |
62,2 × 27,4 × 39,7 мм |
| Масса |
100 г; 90 шт. / 10 кг / картонная коробка для кабельного исполнения |
| Масса для USB-исполнения |
59,5 г; 90 шт. / 8 кг / картонная коробка для USB-исполнения |
Подключение и разъёмы
Стандартный DC-разъём: P1J.
Параметры разъёма P1J: 2,1 × 5,5 × 11 мм, центральный контакт «плюс», длина выступа C+ 11 ± 0,5 мм.
Изменение типа DC-разъёма: возможно через кастомизацию стандартного изделия с выбором опционального DC-штекера либо через быстросменный адаптер, приобретаемый отдельно.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70 % RH.
- Выходное напряжение измеряется в точке на штекерной клемме при нагрузке 50 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого до высокого сетевого напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы директивам ЭМС.
