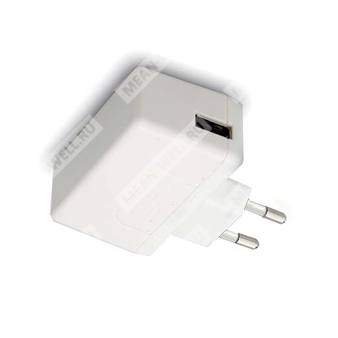

SGA12E24-P1J - компактный 24 В, 12 Вт AC-DC адаптер с европейской вилкой и штекером P1J для питания электронной аппаратуры.
Назначение и общее описание
SGA12E24-P1J — это ультратонкий настенный AC-DC адаптер серии SGA12E, предназначенный для питания потребительской, телекоммуникационной, офисной и промышленной аппаратуры, а также оборудования энергопитания PoE. Изделие выполнено в закрытом пластиковом корпусе, относится к классу II, оснащено стандартной 2-контактной европейской вилкой и обеспечивает выход 24 В постоянного тока при номинальной мощности 12 Вт.
Модель ориентирована на работу от универсальной сети переменного тока, имеет низкое потребление без нагрузки, соответствует требованиям по энергоэффективности уровня VI и нормам EU ErP / CoC версии 5.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
|---|
| SGA | Серия адаптеров SGA |
| 12 | Номинальная мощность 12 Вт |
| E | Европейская 2-контактная сетевая вилка |
| 24 | Выходное напряжение 24 В |
| P1J | Тип выходного DC-штекера P1J, стандартный наконечник 2.1 × 5.5 × 11 мм, тип tuning fork |
Особенности
- Ультратонкое исполнение.
- Универсальный диапазон входного напряжения переменного тока.
- 2-контактная европейская вилка, изделие класса II.
- Потребление без нагрузки менее 0.075 Вт.
- Энергоэффективность уровня VI.
- Соответствие EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Поддержка варианта на 54 В для PoE в серии.
- Наличие различных сменных DC-штекеров как опции.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисные системы и оборудование.
- Промышленное оборудование.
- Источники питания и оборудование PoE.
Описание
SGA12E24-P1J относится к серии одно-выходных «зелёных» адаптеров переменного/постоянного тока мощностью 12 Вт. Конструкция рассчитана на компактное и удобное переносное применение. Устройство принимает сетевое напряжение в широком диапазоне и формирует стабилизированное выходное напряжение 24 В постоянного тока.
Серия характеризуется высокой энергетической эффективностью до 86% и крайне низким потреблением в режиме холостого хода. Это позволяет использовать адаптер в системах, где критичны потери в дежурном режиме и тепловыделение.
Корпус выполнен из самозатухающего пластика с классом горючести 94V-0, что повышает безопасность эксплуатации. Конструкция рассчитана на применение в составе оборудования, требующего компактного внешнего источника питания.
Расшифровка функциональных признаков серии
P1J — стандартный DC-штекер для данной модели, тип tuning fork, размеры 2.1 × 5.5 × 11 мм.
USB — вариант для моделей 5 В с выходом через USB Type-A; к модели SGA12E24-P1J не относится.
Таблица основных параметров
| Параметр | Значение для SGA12E24-P1J |
|---|
| Серия | SGA12E |
| Номинальная мощность | 12 Вт |
| Выходное напряжение | 24 В |
| Тип выходного разъёма | P1J |
| Тип сетевой вилки | Европейская 2-контактная |
| Исполнение | Настенный адаптер, ультратонкий |
| Класс защиты | Класс II |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 0.5 А |
| Диапазон тока | 0 ~ 0.5 А |
| Номинальная выходная мощность | 12 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2.0% |
| Нестабильность по линии | ±1.0% |
| Нестабильность по нагрузке | ±2.0% |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока |
| Частота входной сети | 47 ~ 63 Гц |
| Входной ток | 0.4 А / 115 В AC; 0.2 А / 230 В AC |
| Пусковой ток | Cold start 30 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | 0.25 мА / 240 В AC |
Защита
| Вид защиты | Условия срабатывания | Тип восстановления |
|---|
| Перегрузка | 110 ~ 200% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения | Ограничение на стабилитроне, выходное короткое замыкание |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
|---|
| MTBF | 265 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Ресурс | 3 года при 100% нагрузке, 40 °C, 8 часов в день |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Испытательное напряжение | I/P-O/P: 4242 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Параметр ЭМС | Стандарт | Уровень / примечание |
|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Параметр помехоустойчивости | Стандарт | Уровень / примечание |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Импульсные помехи EFT | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные помехи по ВЧ | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Размеры и конструкция
| Параметр | Значение |
|---|
| Габариты | 62.2 × 27.4 × 39.7 мм (Д × Ш × В) |
| Тип корпуса | Полностью закрытый пластиковый |
| Тип входного подключения | Европейская 2-контактная вилка |
| Тип выходного подключения | DC-штекер P1J |
Упаковка
| Параметр | Значение |
|---|
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка для кабельного исполнения |
| Для USB-исполнения | 59.5 г; 90 шт. / 8 кг / картонная коробка |
Примечания
| № | Содержание |
|---|
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется на выходном штекере при 50% нагрузке. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0.1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке. |
| 5 | Нестабильность по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке. |
| 6 | Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки. |
| 7 | Источнику питания как независимому узлу требуется повторная проверка соответствия всей системы требованиям ЭМС директив. |
Дополнительные сведения по соединителям
Для серии предусмотрены сменные варианты DC-штекеров по заказу, а также аксессуары быстрого перехода. Для стандартной модели SGA12E24-P1J используется разъём P1J. Другие варианты типов штекеров в данной модели не являются штатной комплектацией, но указаны как доступные опции серии.
Краткое итоговое представление
SGA12E24-P1J — это настенный AC-DC источник питания 12 Вт, предназначенный для преобразования сетевого напряжения 90…264 В AC в стабилизированное напряжение 24 В DC с выходным током до 0.5 А, в компактном корпусе с европейской вилкой и штекером P1J.
