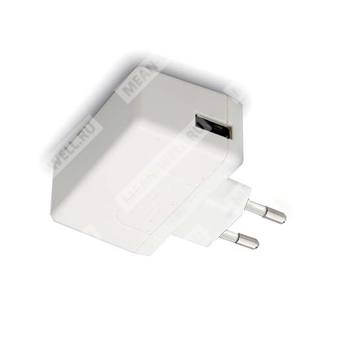

SGA12E48-P1J - сверхтонкий настенный AC-DC адаптер на 48 В для промышленной и электронной аппаратуры.
Назначение: компактный одно-выходной сетевой источник питания для настенного применения, обеспечивающий стабилизированное постоянное напряжение 48 В для потребителей электронной, телекоммуникационной и промышленной техники.
Обозначение модели
| Позиция в обозначении | Расшифровка |
| SGA | Серия |
| 12 | Номинальная мощность 12 Вт |
| E | Европейская 2-контактная сетевая вилка |
| 48 | Выходное напряжение 48 В постоянного тока |
| P1J | Стандартный выходной разъём, штекер 2,1 × 5,5 × 11 мм, тип C+ tuning fork |
Описание
SGA12E48-P1J — это сверхтонкая настенная серия AC-DC адаптеров с одним выходом, предназначенная для компактных систем, где важны малые габариты, высокая надёжность и низкое энергопотребление в режиме холостого хода. Модель выполнена в корпусе класса II без защитного заземления, оснащена стандартной двухконтактной европейской сетевой вилкой и работает в широком диапазоне сетевого напряжения. Серия ориентирована на питание потребительской электроники, телекоммуникационного оборудования, офисных систем, промышленной аппаратуры и устройств источников питания PoE.
Для данной модификации предусмотрен выход 48 В постоянного тока при мощности до 12 Вт. Конструкция рассчитана на снижение потерь энергии, соответствие требованиям энергоэффективности уровня VI, а также на работу с защитами от короткого замыкания, перегрузки и перенапряжения. Корпус полностью закрыт, выполнен из пластика с высокой стойкостью к горению по классу 94V-0.
Особенности
- Сверхтонкое исполнение.
- Универсальный вход переменного тока с полным диапазоном.
- Двухконтактная европейская вилка, класс II, без FG.
- Потребление мощности без нагрузки менее 0,075 Вт.
- Энергоэффективность уровня VI.
- Соответствие требованиям EU ErP и CoC version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие LPS.
- Доступна модификация на 54 В для PoE по отдельному исполнению серии.
- Доступны различные сменные DC-разъёмы через аксессуары или заказную комплектацию.
Применение
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и системы.
- Промышленное оборудование.
- Оборудование питания PoE.
Электрические параметры
| Параметр | Значение для SGA12E48-P1J |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,25 А |
| Диапазон тока нагрузки | 0 ... 0,25 А |
| Номинальная выходная мощность | 12 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 10 мс при 230 В AC; 1500 мс, 50 мс, 10 мс при 115 В AC при полной нагрузке |
| КПД типовое | 86% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 264 В AC |
| Частота сети | 47 ... 63 Гц |
| Входной ток | 0,4 А / 115 В AC; 0,2 А / 230 В AC |
| Пусковой ток | 30 А при холодном старте / 115 В AC; 60 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 120 ... 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 110 ... 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне, выход короткозамкнут |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ... +60 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -20 ... +85 °C, 10 ... 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ... 40 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 4242 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Электрические быстрые переходные процессы | Уровень 2, 1 кВ |
| Помехоустойчивость по наведённым радиочастотам | Уровень 2, 3 В |
| Импульсные перенапряжения | Уровень 3, 1 кВ L-N |
| Магнитное поле | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
Надёжность
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 8 часов в день |
| MTBF | 265 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Габаритные размеры | 62,2 × 27,4 × 39,7 мм |
| Масса | 59,5 г для исполнения USB; 100 г для исполнения с кабельным подключением |
| Упаковка | 90 шт. / 8 кг / картонная коробка для USB-исполнения; 90 шт. / 10 кг / картонная коробка для кабельного исполнения |
Подключение и исполнение выхода
| Параметр | Значение |
| Стандартный DC-разъём | P1J |
| Тип разъёма | Штекер 2,1 × 5,5 × 11 мм, тип C+ tuning fork |
| Полярность | Центральный контакт положительный |
| Длина выступа контакта | 11 ± 0,5 мм |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не оговорено иное. |
| 2 | Выходное напряжение измеряется на разъёме при 50% нагрузки. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 5 | Стабилизация по сети измеряется при переходе от низкого уровня сети к высокому на номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 7 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС. |
Механические сведения
Исполнение SGA12E48-P1J относится к настенному адаптеру с европейской двухконтактной сетевой вилкой и выходным DC-разъёмом P1J. Для серии предусмотрены также альтернативные выходные наконечники и кабельные исполнения по запросу, однако для рассматриваемого партномера установлен стандартный штекер P1J.
