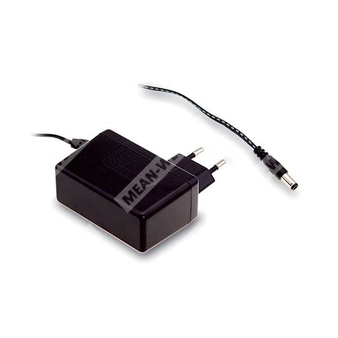

SGA18E05-P1J - сверхтонкий настенный AC-DC адаптер 18 Вт с выходом 5 В и евровилкой.
Назначение: сетевой AC-DC источник питания настенного исполнения для питания электронных устройств с выходом 5 В постоянного тока.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| SGA | Серия сверхтонких настенных адаптеров Mean Well |
| 18E | Номинальная мощность 18 Вт, европейская 2-контактная сетевая вилка |
| 05 | Выходное напряжение 5 В DC |
| P1J | Тип выходного DC-разъёма: стандартный штекер 2,1 × 5,5 × 11 мм, тип tuning fork |
Описание
SGA18E05-P1J — это 18-ваттный сверхтонкий настенный одно-выходной «зелёный» адаптер серии SGA18E. Устройство выполнено в компактном корпусе для удобства переноски и применения в составе электронной аппаратуры. Модель относится к классу II, не имеет защитного заземления и оснащена стандартной европейской 2-контактной сетевой вилкой. Допустимый диапазон входного напряжения составляет 90...264 В AC.
Серия предназначена для широкого круга потребителей электроники, обеспечивает высокий КПД и очень малое потребление на холостом ходу. Для данной модификации предусмотрен выход 5 В DC и стандартный DC-штекер P1J. Конструкция размещена в полностью закрытом пластмассовом корпусе с применением трудногорючего материала класса 94V-0.
Особенности
- Сверхтонкое исполнение.
- Широкий диапазон входного напряжения.
- Европейская 2-контактная вилка, класс II.
- Потребление на холостом ходу менее 0,075 Вт.
- Энергоэффективность уровня VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластмассовый корпус.
- Соответствие требованиям LPS.
- Доступны варианты DC-разъёмов через заказную модификацию или сменный адаптер.
Области применения
- Потребительская электронная техника.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование электропитания для PoE.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0...3 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по напряжению | ±5,0% |
| Лининая стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC |
| Диапазон частоты | 47...63 Гц |
| Входной ток | 0,5 А / 115 В AC; 0,25 А / 230 В AC |
| Пусковой ток | 30 А при холодном старте / 115 В AC; 45 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Переходные характеристики
| Параметр | Значение |
| Время включения, нарастания и удержания | 1500 мс, 30 мс, 10 мс / 230 В AC при полной нагрузке |
| Время включения, нарастания и удержания | 1500 мс, 30 мс, 10 мс / 115 В AC при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 120...180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение | 110...140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном, выход в короткое замыкание |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20...+60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -20...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0...40 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
| Срок службы | 3 года при 100% нагрузке, 40 °C, 8 часов в день |
| MTBF | 450 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4242 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Параметр | Стандарт | Уровень / примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Переходные всплески EFT | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Механические параметры
| Параметр | Значение |
| Габариты | 75,5 × 32 × 47,5 мм (Д × Ш × В) |
| Масса | 150 г |
| Упаковка | 60 шт. / 10 кг / картонная коробка |
| Сетевой шнур | UL 2468, 20AWG 1000+150/-0 мм для 5...12 В |
| Сетевой шнур | UL 2468, 24AWG 1500+150/-0 мм для 15...48 В |
Конструкция разъёма
| Параметр | Значение |
| Стандартный DC-разъём | P1J |
| Тип штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Выходное напряжение постоянного тока устанавливается в точке измерения на выводе разъёма при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает настройку, стабилизацию по линии и стабилизацию по нагрузке.
5. Стабилизация по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам EMC.
Дополнительные сведения
Данный адаптер относится к серии SGA18E, для которой предусмотрены варианты выходного напряжения от 5 В DC до 48 В DC. Для модификации SGA18E05-P1J применён DC-разъём стандартного исполнения P1J, а также стандартная европейская 2-контактная сетeвая вилка. Модель соответствует требованиям к источникам ограниченной мощности и ориентирована на применение в компактных электронных системах с повышенными требованиями к энергоэффективности и габаритам.
