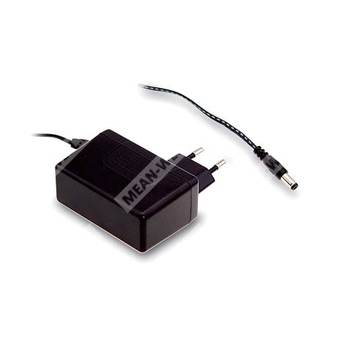

SGA18E09-P1J — ультратонкий настенный AC-DC адаптер 18 Вт с выходом 9 В постоянного тока и вилкой P1J.
SGA18E09-P1J — это сверхтонкий настенный сетевой адаптер переменного тока в постоянный ток, предназначенный для питания электронной аппаратуры с выходным напряжением 9 В постоянного тока и номинальной мощностью 18 Вт. Изделие относится к классу II, выполнено без защитного заземления, оснащено европейской двухконтактной вилкой и стандартным выходным разъёмом P1J.
Назначение и особенности
- Ультратонкое настенное исполнение.
- Универсальный вход переменного тока полного диапазона.
- Европейская 2-контактная вилка, класс II.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны варианты с выходом для PoE на 54 В в серии, а также сменные DC-разъёмы по заказу.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| Серия |
SGA18E |
Серия настенных сверхтонких AC-DC адаптеров, 18 Вт |
| Выходное напряжение |
09 |
9 В постоянного тока |
| Тип выходного разъёма |
P1J |
Стандартный выходной штекер P1J, разъём 2,1 × 5,5 × 11 мм, тип tuning fork, центральный контакт «плюс» |
Основные характеристики
| Параметр |
Значение |
| Номинальная мощность |
18 Вт |
| Номинальное выходное напряжение |
9 В |
| Номинальный выходной ток |
2 А |
| Диапазон выходного тока |
0 ~ 2 А |
| Пульсации и шум |
80 мВпик-пик |
| Допуск по выходному напряжению |
±5,0% |
| Регулирование по линии |
±1,0% |
| Регулирование по нагрузке |
±5,0% |
| КПД типовой |
84% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В переменного тока |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Входной ток |
0,5 А / 115 В AC; 0,25 А / 230 В AC |
| Пусковой ток |
Холодный старт: 30 А / 115 В AC; 45 А / 230 В AC |
| Ток утечки |
0,25 мА / 240 В AC |
Выходные параметры и режимы защиты
| Параметр |
Значение |
| Выходное напряжение |
9 В постоянного тока |
| Выходной ток |
2 А |
| Максимальная выходная мощность |
18 Вт |
| Время установки, нарастания, удержания |
1500 мс, 30 мс, 10 мс при 115 В AC; 1500 мс, 30 мс, 10 мс при 230 В AC, при полной нагрузке |
| Защита от перегрузки |
120 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Защита от перенапряжения |
110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения |
Ограничение стабилитроном, выход короткозамкнут |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +60 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0 ~ 40 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 4242 В DC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Параметр |
Стандарт |
Уровень испытаний / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
— |
| Параметр |
Стандарт |
Уровень испытаний / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Устойчивость к наведённым радиопомехам |
BS EN/EN61000-4-6 |
Уровень 2, 3 В |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ L-N |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Механические параметры
| Параметр |
Значение |
| Габариты |
75,5 × 32 × 47,5 мм (Д × Ш × В) |
| Масса |
150 г |
Надёжность и срок службы
| Параметр |
Значение |
| Срок службы |
3 года при 100% нагрузке, 40 °C, 8 часов в день |
| MTBF |
450 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр |
Значение |
| Количество в коробке |
60 шт. |
| Масса брутто упаковки |
10 кг / carton |
Подключение и исполнение выходного разъёма
| Параметр |
Значение |
| Тип стандартного выхода |
P1J |
| Исполнение разъёма |
Штекер для стандартной модели, 2,1 × 5,5 × 11 мм |
| Полярность |
Центральный контакт положительный |
| Тип контакта |
C+ tuning fork |
| Доступные альтернативные DC-разъёмы |
Возможны по заказу в составе пользовательского кабеля или через quick adapter accessory |
Применение
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисные системы и устройства.
- Промышленное оборудование.
- Оборудование электропитания для PoE.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на конце штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС всей системы.
